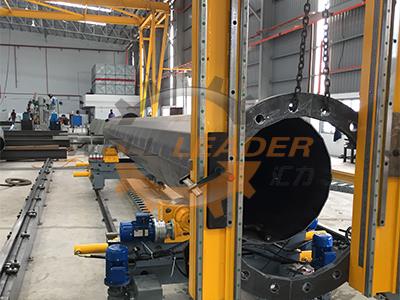

تم تصميم آلة تحديد المواقع العملاقة على أساس آلة اللحام الجسرية LMH. تم تصميم هذه المعدات لحام القنطرية لتحديد المواقع شفة ضوء القطب. يتم لحام الهيكل العمودي عن طريق التشكيلات الهيكلية ، والإجهاد الصادر بعد اللحام بالمعالجة الحرارية. يتم التحكم في الجهاز المتنقل لآلة تحديد المواقع العملاقة بواسطة PLC من خلال المحركات المؤازرة. يمكن أن يتحرك الذراعان لتحديد المواقع لأعلى ولأسفل ولليسار ولليمين في قضبان التوجيه الخطية. صندوق التحكم عن بعد على جانب واحد من القنطرة ، سهل للتشغيل. يتم تجميع الكابلات بواسطة سلسلة السحب. يتم التحكم في سرعة الأسلحة والقنطرة بواسطة شنايدر العاكس.
مواصفات
تمتد السكك الحديدية: 3000mm
طول السكة: 14mtrs
ارتفاع جسر الرافعة (من السكك الحديدية إلى قاطرة عملاقة): 2000mm
تموضع ذراع رفع الذراع: 1500mm
سرعة آلة السفر: 3000mm / min
محرك سيرفو للسفر: 0.4kW * 2 (القيادة على كلا الجانبين)
ذراع رفع السرعة: 800mm / min
ذراع رفع المحرك: 0.18kW * 2 (تحكم فردي / مزدوج)
ذراع السرعة الأفقي: 2000mm / min
ذراع نقل الحركة الأفقي: 0.18kW * 2 (تحكم فردي / مزدوج)
