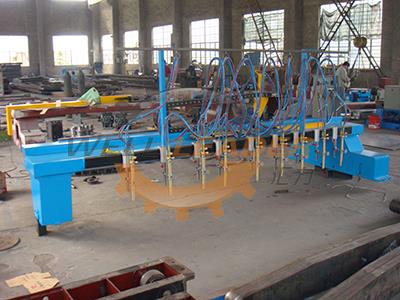

إن ماكينة القطع الشريط المستقيمة ZG هي معدات عالية الكفاءة لصفائح الفولاذ الحزامي ، مصممة لتصنيع هيكل معدني. يمكن أن تقطع في الاتجاهات الطولية والعرضية مع دقة عالية وتشوه صغير.
آلة القطع الشريط المعدني سلسلة ZG تتكون من إطار T ، السكك الحديدية الطولية ، نظام القيادة المستعرض الطولي &L ، نظام إمدادات الغاز ، نظام التحكم الكهربائي ، مشاعل القطع وإطار الشعلة.
تم تصنيع القضيب الطولي لهذه الآلة من الفولاذ. هناك رف تشكيله بدقة خارج السكك الحديدية. يتم تشكيل كل من القضبان الطولية والعرضية لآلة القطع الشريط المعدني بواسطة المطحنة الدقيقة لضمان دقة القطع. يتم تحريك الحركة الطولية بواسطة محرك AC من خلال ناقل الحركة & لتحريك الإطار على القضيب الطولي. تتحرك الحركة المستعرضة بواسطة محرك AC من خلال ناقل الحركة & للتحرك على القضيب المستعرض. حركة عرضية طولية &L هي نظام ضبط سرعة AC يتم التحكم فيه ، والذي يتميز بمدى واسع وسرعة ثابتة.
يتم تثبيت مشاعل الحز على سكة شعاع الإطار. يمكنهم التحرك يسارًا أو يمينًا على السكة الحديدية ويتم قفلهم يدويًا. يمكن ضبط ارتفاع الشعلة يدويًا أيضًا. يتم تثبيت الشعلة العرضية على الجانب الخلفي من شعاع الإطار ، ويمكن رفعها يدويًا.
يتكون نظام امدادات الغاز عن طريق التحكم في ضبط الغاز ونظام الأنابيب. يتم التحكم في الوقود والأكسجين من خلال الصمام الكهرومغناطيسي.
ZG-3000
| ZG-4000
| ZG-5000
| ZG-6000
|
|
| 3000
| 4000
| 5000
| 6000
|
|
| 90-2300
| 90-3300
| 90-4300
| 90-5300
|
|
| 200-2500
| 200-2500
| 100-3000
| 100-3000
|
|
| وحيد
| وحيد
| مزدوج
| مزدوج
|
|
| 6-100
| 6-100mm
| 6-100mm
| 6-100mm |
