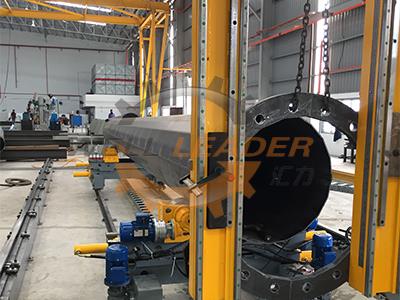

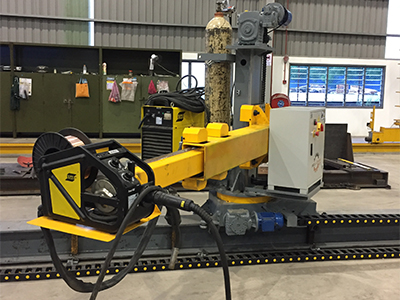

La máquina de posicionamiento de pórtico está diseñada sobre la base de nuestra máquina de soldadura de pórtico LMH. Este equipo de soldadura de pórtico está diseñado para el posicionamiento de bridas de polo ligero. El pórtico está soldado por perfiles estructurales, tensión liberada después de la soldadura por tratamiento térmico. El dispositivo de desplazamiento de esta máquina de posicionamiento de pórtico se controla mediante PLC a través de servomotores. Los dos brazos de posicionamiento pueden moverse hacia arriba y hacia abajo, hacia la izquierda y hacia la derecha en los carriles guía lineales. La caja de control remoto está en un lado del pórtico, fácil de usar. Los cables son recolectados por la cadena de arrastre. La velocidad de los brazos y el pórtico está controlada por el inversor Schneider.
Presupuesto
Longitud del carril: 3000 mm
Longitud del carril: 14mtrs
Altura del pórtico (desde el riel al fondo del pórtico): 2000 mm
Brazo elevador de posicionamiento: 1500 mm
Velocidad de desplazamiento de la máquina: 3000 mm / min
Motor servo de desplazamiento: 0.4kW * 2 (conduciendo a ambos lados)
Velocidad de elevación del brazo: 800 mm / min
Motor de elevación del brazo: 0.18kW * 2 (control solo / dual)
Velocidad de desplazamiento horizontal del brazo: 2000 mm / min
Motor de desplazamiento horizontal del brazo: 0.18kW * 2 (control solo / dual)
