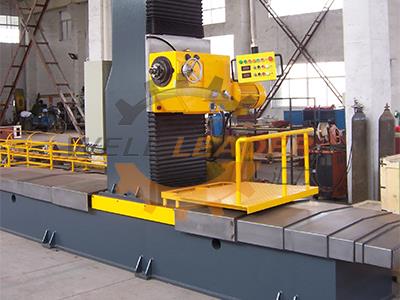

Perfil Fresadora de extremos

Esta fresadora de extremo de perfil está compuesta por cabeza de fresado, columna, cuerpo de la máquina, sistema de alimentación mecánica, sistema de control, unidad de protección de riel y hoja de fresado. Los rieles horizontales y verticales son rieles precisos con gran capacidad de carga, poca holgura y una precisión sobresaliente. El cabezal de fresado puede desplazarse a lo largo del eje con una carrera de 100 mm.
Esta fresadora de extremo de perfil está compuesta por cabeza de fresado, columna, cuerpo de la máquina, sistema de alimentación mecánica, sistema de control, unidad de protección de riel y hoja de fresado. Los rieles horizontales y verticales son rieles precisos con gran capacidad de carga, poca holgura y una precisión sobresaliente. El cabezal de fresado puede desplazarse a lo largo del eje con una carrera de 100 mm.

Caracteristicas

1. El equipo de fresado de extremo de perfil está equipado con un colgante de operación, fácil de usar y alineación de la cuchilla.
   2. El riel vertical está protegido contra el polvo y el desperdicio gracias a la cubierta protectora.
   3. La unidad de protección del riel horizontal tiene ventajas de excelente efecto de sellado y disipación, larga vida útil. Hay una mirilla en la cubierta del protector, a través de la cual se pueden observar las condiciones de lubricación y limpieza del riel.
   4. El cuerpo y la columna de la máquina son de estructura de soldadura, y recocidos integralmente después de la soldadura, estables, no fáciles de deformar y altamente precisos.
   5. El cabezal de fresado de nuestra fresadora de extremo de perfil es producido por un fabricante profesional, con una estructura razonable, un rendimiento confiable, un amplio rango de velocidad, rigidez excepcional, bajo nivel de ruido, alta eficiencia y fácil operación. La velocidad de rotación del cabezal de fresado se puede ajustar con el mango.
   6. El cabezal de fresado del equipo de fresado de extremo de perfil puede girar integralmente dentro del rango de 0º a 45º en los deslizadores verticales para facilitar el biselado. Esta es la unidad de opción única para nuestra empresa.
   7. Esta fresadora de extremo de perfil está diseñada con una bomba de lubricación manual para garantizar un buen efecto de lubricación.
   8. La cuchilla de fresado está hecha de acero de aleación de carburo.
   9. La velocidad de rotación del cabezal de potencia se puede ajustar con el mango.

Precaución especial

1. Agregue alrededor de 16L 20 # de aceite mecánico en la caja del husillo antes de trabajar en el sitio del cliente. El volumen de aceite detallado se define sobre la base de la posición del índice de aceite en la caja del husillo. Por lo general, la mitad del índice de aceite está bien.
   2. Agregue alrededor de 1L 20 # de aceite mecánico en el reductor de tornillo sinfín elevable antes de arrancar la máquina en el sitio del cliente. El volumen de aceite detallado se define sobre la base de la posición del índice de aceite en la caja del reductor. Por lo general, la mitad del índice de aceite está bien.
   3. Agregue alrededor de 8L 20 # de aceite mecánico en el reductor frontal antes de encender la máquina en el sitio del cliente. El volumen de aceite detallado se define sobre la base de la posición del índice de aceite en la caja del reductor. Por lo general, la mitad del índice de aceite está bien.
   4. No ajuste manualmente la velocidad de giro del eje con mango durante su rotación, o los engranajes dentro de la caja del eje pueden dañarse.

Nota

Por favor, revise regularmente las condiciones de lubricación y abrasión para elevar la pareja de tuercas de tornillo de avance. Detenga la máquina y compruebe si ocurre abrasión y bloqueo, eliminando de inmediato el mal funcionamiento y el problema de seguridad subyacente.
