CNC-leikkauskone

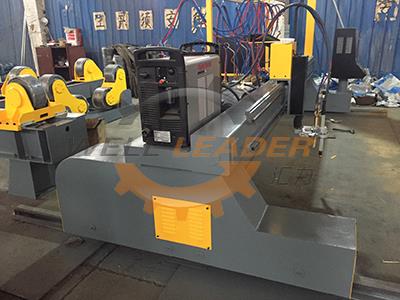

CNC-plasma-leikkauskone on monikäyttöinen lämpöleikkuulaite yhdistettynä tietokoneohjaukseen, tarkkaan mekaaniseen siirtoon ja happi-asetyleenikaasun leikkaukseen. Sen CNC-leikkauspolttimella voi leikata levyjä mielivaltaisesti. Useita leikkauspolttimoita, jotka on kiinnitetty portaalin toiselle puolelle, voivat leikata monia teräslevyliuskoja.

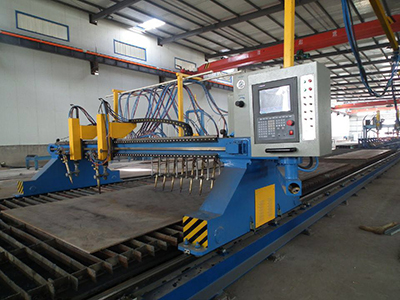

Tämä CNC-leikkauslaite koostuu telineestä (käyttöpäästä / poikkipalkista), pitkittäisestä ohjaustangosta, pitkittäisestä polttimesta (multi-head), poikittaisesta polttimesta (CNC), kaasujärjestelmästä ja CNC-järjestelmästä. Sekä käyttö- että vetoyksiköt / ristikkopalkit hyväksyvät hitsatun runkopalkin rakenteen ja ovat jännitystenpoistokäsittelyjä hitsauksen jälkeen. CNC-plasma-leikkauskoneen pituussuuntainen liikuttavan päätypalkki käyttää AC servo-sähkökonetta (Panasonic) ajaakseen hidastimen (Saksa NEUGART). Ajopäätypalkin puolelle on kiinnitetty horisontaalinen ohjauspyörä kiinnitettynä säätämällä epäkeskoakselia, joten vakaus ja tarkkuus koko liikkeessä voidaan varmistaa. Tämän CNC-plasmaleikkauslaitteen pituussuuntaiset ohjaustangot on kiinnitetty painolevyn aluslevyllä ja liitosholkilla, jotka kaikki on tehty suuritehoisella radalla. Kaikilla radan kosketuspinnoilla on tarkka työstö ja tarkat hiontatelineet. CNC-leikkauskoneen poikittainen leikkuupoltin on kiinnitetty poikittaiseen työkaluvarastoon. Direktiivin pyörät ristipalkin päissä voivat kiristää teräsnauhan. Kaasun syöttö toteutetaan shuntilla.

kokoonpano

Ohjausjärjestelmä: USA Hypertherm EdgePro
  Plasma-teho: USA Hypertherm
  Ajaminen: Panasonic servomoottori
  Vaihteisto: Saksa NEUGART

Tekninen parametri

Tiedustelu
