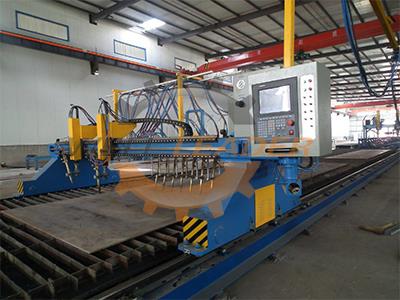

La découpeuse à oxycombustion CNC est un dispositif d'auto-coupure thermique multifonctionnel combiné à un contrôle par ordinateur, à une transmission mécanique précise et à une coupe au gaz oxygène-acétylène. Sa torche de découpe CNC peut couper des plaques de forme arbitraire. Plusieurs torches de coupe fixées d'un côté du portique peuvent couper de nombreuses bandes de tôle d'acier.
Cet équipement de coupe oxycombustible CNC est composé d'une crémaillère (entraînement / traverse), d'un guide longitudinal, d'une torche longitudinale (multi-têtes), d'une torche transversale (CNC), d'un système d'alimentation en gaz et d'un système CNC. Les deux extrémités d'entraînement et de renvoi / poutres transversales adoptent la structure de poutre en caisson soudée et ont un traitement de soulagement des contraintes après le soudage. La poutre d'extrémité d'entraînement en mouvement longitudinal de cette machine de découpe oxycombustible CNC utilise une machine servo électrique AC (Panasonic) pour entraîner le décélérateur (Allemagne NEUGART). Sur le côté de la poutre d'extrémité de la conduite, la roue directrice horizontale est fixée en ajustant l'arbre excentrique, par conséquent, la stabilité et la précision pendant tout le déplacement peuvent être assurées. Les guidages longitudinaux de cet équipement de coupe oxycombustible CNC sont fixés par une plaque de support de plaque de pression et un manchon de raccordement, tous réalisés par une voie haute intensité, toutes les surfaces de contact de la voie sont usinées avec précision et avec précision. La torche de coupe transversale de la machine oxycoupeuse CNC est fixée sur le chariot transversal. Les roues directrices aux extrémités de la traverse peuvent tendre la bande d'acier. L'alimentation en gaz est réalisée avec shunt.
