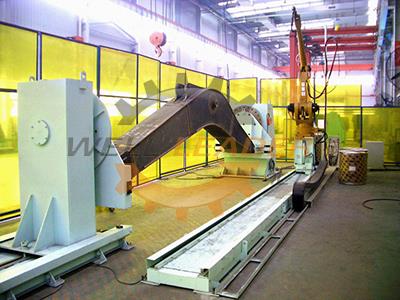

Ce positionneur de tête et de poupée mobile est composé d'une poupée mobile, d'une poupée mobile, d'un mécanisme de réarmement, d'un mécanisme de déplacement, d'un mécanisme de verrouillage, d'une base mobile, de mâchoires et d'un mécanisme de commande.
1. Tête La tête de ce positionneur de soudage de tête et de poupée mobile est composée de mâchoires, d'une table rotative, d'un palier d'orientation, d'un réducteur cycloïdal, d'un dispositif électrique, d'interrupteurs et d'une base. Processus de transmission de l'unité de rotation: moteur de rotation → réducteur à vis sans fin et à engrenage → rotation de la table de travail. Parce qu'il utilise une vis sans fin et un réducteur, il a une fonction d'autoblocage, ce qui signifie que la table de travail ne pivote pas lorsque la table de travail est inclinée et que l'excentricité de charge, limitée par la capacité de charge, ne dépasse pas .
2. Contre-poupée La contre-poupée de notre positionneur de tête et de contre-pointe est composée de mâchoires, d'une table rotative, d'un arbre rotatif, d'une base, etc. La rotation de la poupée mobile est commandée par la rotation de la poupée.
3. Voyager et mécanisme de verrouillage Ce positionneur de tête et de contre-poupée se déplace en étant entraîné par le mouvement de la poupée mobile, et le mécanisme de verrouillage verrouille la contre-poupée après être arrivé à la position désirée. Ce positionneur de soudage de tête et de poupée mobile est facile et sûr à utiliser.
4. Jaws Les mâchoires sont personnalisées selon les exigences des différents composants. Il y a des numéros de composants sur chaque jeu de mâchoires pour faciliter les opérateurs de trouver facilement les mâchoires appropriées.
5. Contrôle électrique Tous les boutons de commande sont conçus sur l'armoire de commande pour contrôler la rotation vers l'avant et vers l'arrière, l'arrêt, etc. Une boîte de commande à distance est également considérée pour une utilisation facile.
6. Conduction du courant de soudure Le courant de soudage est conduit par trois ensembles de dispositifs électriques à travers des câbles au sous-sol, permettant le courant de soudage 1000A.
