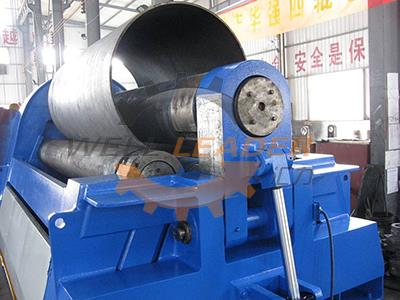

La machine de laminage de plaques peut alimenter le matériau une fois sans tourner la tête pour terminer le pré-cintrage et le laminage de la feuille. Cet équipement de laminage de plaques est idéal pour le laminage de pièces à usiner circulaires, à arc et coniques.
1. Le laminoir à plaques est caractérisé par un entraînement entièrement hydraulique, qui est conçu avec un système hydraulique synchrone pour équilibrer automatiquement la vitesse entre les rouleaux.
2. Le moteur hydraulique est livré avec un frein qui permet au rouleau de s'arrêter exactement dans l'état précourbé et de minimiser le bord droit restant. Les freins peuvent réagir rapidement pour assurer un positionnement précis des extrémités de la plaque et empêcher les plaques de glisser de la machine.
3. Le cintrage symétrique ou asymétrique peut être arrangé pour cet équipement de roulement de plat en ajustant la position des rouleaux.
4. Cette machine de laminage de plaques est équipée d'un contrôleur PLC et d'un écran d'affichage numérique, et elle peut réaliser une précision de synchronisation de ± 0,2 mm.
5. Température de fonctionnement de l'équipement: -10 ° C ~ 40 ° C.
6. Dispositif de protection entièrement inclus pour réaliser l'opération sûre et fiable. La machine-outil répond aux dernières normes nationales.
| Model
| Max. Thickness (mm)
| Max. Width (mm)
| Rolling Speed (m/min)
| Min Rolling Dia. (mm)
| Upper Roller Dia. (mm)
| Bottom Roller Dia. (mm)
| Side Roller Dia. (mm)
| Side Roller Stroke (mm)
| Side Roller Speed (m/min)
| Motor Power (kW)
|
| TXW12-16X2000
| 16
| 2000
| 4.5
| 500
| 240
| 210
| 200
| 240
| 80
| 11
|
| TXW12-16X3000
| 16
| 3000
| 4.5
| 700
| 330
| 300
| 260
| 280
| 80
| 18.5
|
| TXW12-20X2000
| 20
| 2000
| 4.5
| 550
| 260
| 240
| 220
| 240
| 80
| 18.5
|
| TXW12-20X2500
| 20
| 2500
| 4.5
| 700
| 330
| 300
| 260
| 280
| 80
| 18.5
|
| TXW12-20X3000
| 20
| 3000
| 4.5
| 800
| 350
| 320
| 290
| 310
| 80
| 22
|
| TXW12-25X2500
| 25
| 2500
| 4.5
| 800
| 350
| 350
| 300
| 330
| 80
| 30
|
| TXW12-25X3000
| 25
| 3000
| 4.5
| 800
| 350
| 350
| 300
| 330
| 80
| 30
|
| TXW12-30X2500
| 30
| 2500
| 4.5
| 800
| 360
| 350
| 290
| 330
| 80
| 30
|
| TXW12-30X3000
| 30
| 3000
| 4
| 900
| 420
| 380
| 350
| 380
| 80
| 37
|
| TXW12-40X2500
| 40
| 2500
| 4
| 950
| 460
| 420
| 380
| 420
| 80
| 45
|
| TXW12-40X3200
| 40
| 3200
| 4
| 1100
| 520
| 490
| 450
| 450
| 80n
| 45
|
| TXW12-50X2500
| 50
| 2500
| 4
| 1100
| 550
| 510
| 480
| 450
| 80
| 55
|
| TXW12-50X3000
| 50
| 3000
| 4
| 1200
| 580
| 550
| 510
| 500
| 80
| 55
|
| TXW12-60X2500
| 60
| 2500
| 4
| 1200
| 590
| 550
| 520
| 500
| 78
| 55
|
| TXW12-60X3200
| 60
| 3200
| 4
| 1300
| 630
| 600
| 560
| 550
| 78
| 75
|
| TXW12-70X3000
| 70
| 3000
| 4
| 1400
| 680
| 640
| 600
| 550
| 78
| 75
|
| TXW12-80X3000
| 80
| 3000
| 4
| 1500
| 740
| 700
| 660
| 600
| 78
| 90
|
| TXW12-90X3000
| 90
| 3000
| 4
| 1600
| 780
| 730
| 690
| 600
| 78
| 110
|
| TXW12-100X3000
| 100
| 3000
| 4
| 1700
| 820
| 780
| 730
| 650
| 78
| 110
|
