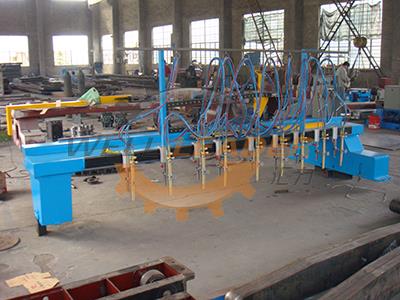

Découpeuse de bande

La machine de coupe à bande droite de la série ZG est un équipement hautement efficace pour la découpe de tôles d'acier, conçu pour la fabrication de structures métalliques. Il peut couper à des directions longitudinales et transversales avec une grande précision et une petite déformation.

La découpeuse de bande de métal de série de ZG est composée par l'armature en T, le rail longitudinal, le système longitudinal d'entraînement de déplacement de &, le système d'approvisionnement en gaz, le système de contrôle électrique, les chalumeaux et le cadre de torche.

Le rail longitudinal de cette tronçonneuse à coupe droite est usiné avec précision à partir d'un rail en acier. Il y a précisément une grille usinée à l'extérieur du rail. Les rails longitudinaux et transversaux de la tronçonneuse sont tous deux usinés par un broyeur de précision pour assurer la précision de coupe. Le mouvement longitudinal est entraîné par le moteur à courant alternatif à travers la crémaillère & pour déplacer le cadre sur le rail longitudinal. Le mouvement transversal est entraîné par le moteur à courant alternatif à travers la crémaillère & pour se déplacer sur le rail transversal. Les mouvements transversaux & longitudinaux sont contrôlés par le système de réglage de la vitesse AC, qui offre une large plage et une vitesse stable.

Les torches de refendage sont installées sur le rail de la poutre de cadre. Ils peuvent se déplacer à gauche ou à droite sur le rail et verrouillés manuellement. La hauteur de la torche peut également être réglée manuellement. La torche transversale est installée à l'arrière de la poutre du cadre et peut être levée manuellement.

Le système d'alimentation en gaz est composé d'un système de régulation de gaz et d'un système de tuyauterie. Le carburant et l'oxygène sont contrôlés par une soupape électromagnétique.

Paramètre technique
