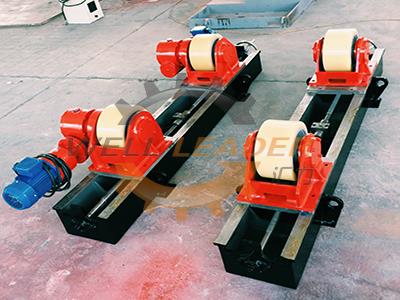

이 조정 가능한 용접 회 전자는 1 개의 동력 회 전자, 1 개의 아이들러 회 전자 및 제어 시스템으로 구성됩니다. Schneider 인버터로 구동되는 동력 회 전자에는 2 세트의 모터 및 기어 박스가 있습니다.
1.이 조절 식 회전 롤의 롤러는 향상된 변속기 및 구동 용량 및 연장 된 서비스 수명을 위해 PU로 만들어집니다.
2. 모든 모터는 주파수 인버터 모터를 사용합니다.
3. 베어링은 강한 용량과 충격 저항을 가진 롤러 베어링입니다.
4. 조정 가능한 용접 회 전자의 샤프트가 템퍼링되고 모든 기어가 켄칭됩니다.
5.베이스는 프로파일과 플레이트로 용접되고 스트레스가 풀리며 샷 블라스트 처리되고 녹 제거로 처리됩니다.
6.이 조정 가능한 터닝 롤의 샤프트 구멍은 정확도를 보장하기 위해 NC 보링기에 의해 가공됩니다.
7. 조정 가능한 용접 회 전자의 제어 시스템은 제어 캐비닛과 원격 제어 상자로 구성됩니다. Schneider 인버터 및 구성품은 안정적인 속도와 작동을 제공합니다.
맥스. 로딩 (kg)
| 공작물 직경 (mm)
| 휠 직경 & 너비 (mm)
| 휠 선형 속도 (mm / min)
| 모터 전력 (kW)
| ||
금속
| ||||||
5000
| Φ250-2300
| Φ250 × 100
| 2 × Φ240 × 20
| 100-1000
| 무단 변속기에 의한
2 × 0.37
| |
10000
| Φ320-2800
| Φ300 × 120
| 2 × Φ290 × 25
| 2 × 0.55
| ||
20000
| Φ500-3500
| Φ350 × 120
| 2 × Φ340 × 35
| 2 × 0.75
| ||
30000
| Φ550-4000
| Φ350 × 120
| 2 × Φ340 × 35
| 2 × 1.5
| ||
40000
| Φ600-4200
| Φ400 × 120
| 2 × Φ390 × 45
| 2 × 1.5
| ||
50000
| Φ650-4500
| Φ400 × 120
| 2 × Φ390 × 45
| 2 × 2.2
| ||
60000
| Φ750-4800
| Φ450 × 120
| 2 × Φ440 × 60
| 2 × 2.2
| ||
70000
| Φ800-4900
| Φ450 × 120
| 2 × Φ440 × 60
| 2 × 3
| ||
80000
| Φ850-5000
| Φ500 × 120
| 2 × Φ490 × 70
| 2 × 3
| ||
90000
| Φ900-5200
| Φ500 × 120
| 2 × Φ490 × 70
| 2 × 4
| ||
100000
| Φ1000-5500
| Φ500 × 120
| 2 × Φ490 × 100
| 2 × 4
| ||
160000
| Φ1100-6000
|
Φ650 × 220
| 2 × 4
| |||
250000
| Φ1200-7000
|
Φ700 × 290
| 2 × 5.5
| |||
400000
| Φ1300-7500
|
Φ800 × 320
| 2 × 7.5
| |||
650000
| Φ1400-8500
|
Φ900 × 400
| 2 × 11 | |||
