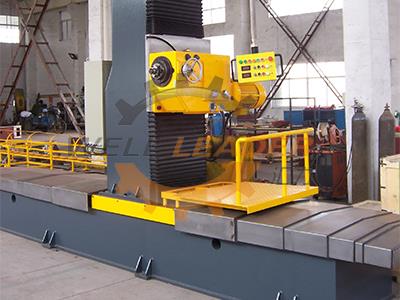

이 프로파일 엔드 밀링 머신은 밀링 헤드, 기둥, 기계 바디, 기계 공급 시스템, 제어 시스템, 레일 가드 유닛 및 밀링 블레이드로 구성됩니다. 수평 레일과 수직 레일은 모두 적재 용량이 크고 간극이 적으며 정확도가 뛰어난 정밀 레일입니다. 밀링 헤드는 100mm 스트로크로 스핀들을 따라 이동할 수 있습니다.
이 프로파일 엔드 밀링 머신은 밀링 헤드, 기둥, 기계 바디, 기계 공급 시스템, 제어 시스템, 레일 가드 유닛 및 밀링 블레이드로 구성됩니다. 수평 레일과 수직 레일은 모두 적재 용량이 크고 간극이 적으며 정확도가 뛰어난 정밀 레일입니다. 밀링 헤드는 100mm 스트로크로 스핀들을 따라 이동할 수 있습니다.
1. 프로파일 엔드 밀링 장비에는 작동 펜던트가 장착되어있어 작동 및 블레이드 정렬이 쉽습니다.
2. 가드 커버 덕분에 수직 레일이 먼지와 스크랩으로부터 보호됩니다.
3. 수평 레일의 보호 장치는 우수한 밀봉 및 소산 효과, 긴 수명을 제공합니다. 보호 커버에는 레일의 윤활 및 청결 상태를 관찰 할 수있는 구멍이 있습니다.
4. 기계 몸과 란은 용접 구조의이고, 용접 후에, 안정되어있는, 변형시키기 쉽지 않고 고도로 정밀한 통합적으로 어닐링된다.
5. 우리의 프로파일 엔드 밀링 머신의 밀링 헤드는 합리적인 구조, 안정적인 성능, 넓은 속도 범위, 뛰어난 강도, 저소음, 고효율 및 쉬운 작동을 특징으로하는 전문 제조업체에 의해 생산됩니다. 밀링 헤드의 회전 속도는 핸들로 조정할 수 있습니다.
6. 프로파일 엔드 밀링 장비의 밀링 헤드는 경사 슬라이딩을 용이하게하기 위해 수직 슬라이드에서 0 ° ~ 45 ° 범위 내에서 일체로 회전 할 수 있습니다. 이것은 우리 회사 고유의 옵션 유닛입니다.
7.이 프로파일 엔드 밀링 기계는 우수한 윤활 효과를 보장하기 위해 수동 윤활 펌프로 설계되었습니다.
8. 밀링 블레이드는 초경 합금강으로 만들어진다.
9. 파워 헤드의 회전 속도는 핸들로 조정할 수 있습니다.
1. 고객 현장에서 작업하기 전에 스핀들 상자에 약 16L 20 # mechanical oil을 첨가하십시오. 상세한 오일 체적은 스핀들 상자의 오일 인덱스 위치를 기준으로 정의됩니다. 보통 석유 색인의 중간은 괜찮습니다.
2. 고객 위치에서 기계를 가동하기 전에 승강 웜 기어 감속기에 약 1L 20 # 기계식 오일을 추가하십시오. 상세한 오일 체적은 감속기 상자의 오일 인덱스 위치를 기준으로 정의됩니다. 보통 석유 색인의 중간은 괜찮습니다.
3. 고객 현장에서 기계를 시동하기 전에 직면 감속기에 약 8L 20 # 기계 오일을 추가하십시오. 상세한 오일 체적은 감속기 상자의 오일 인덱스 위치를 기준으로 정의됩니다. 보통 석유 색인의 중간은 괜찮습니다.
4. 스핀들의 회전 중에 수동으로 스핀들의 회전 속도를 조절하지 마십시오. 그렇지 않으면 스핀들 상자 내부의 기어가 손상 될 수 있습니다.
승강 식 리드 스크류 너트 커플의 윤활 및 마모 상태를 정기적으로 점검하십시오. 마모 및 차단이 발생하면 기계를 중지하고 점검하여 오작동 및 기본 안전 문제를 즉시 제거하십시오.
DX1215
| DX1515
| DX1220
| DX1230
|
|
| 1200 × 1500
| 1500 × 1500 |
1200 × 2000
| 1200 × 3000
|
|
| 7.5
| 7.5
| 7.5
| 7.5
|
|
| 100-800VFD
| 100-800VFD |
100-800VFD
| 100-800VFD
|
|
| 100-800VFD
| 100-800VFD |
100-80VFD
|
100-800VFD
| 밀링 헤드의 스핀들 속도 (rpm) |
| 75-420, 6 단계
| 75-420, 6 단계
| 75-420, 6 단계
| 75-420, 6 단계
|
|
| 0-45 °
| 0-45 ° |
0-45 °
| 0-45 ° |
