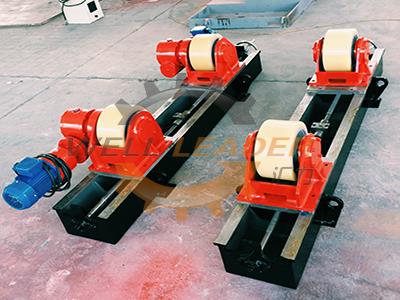

Este rotador de soldagem ajustável consiste em 1 rotador motorizado, 1 rotador de rotação e sistema de controle. Existem dois conjuntos de motor e caixa de velocidades no rotador alimentado, conduzido pelo inversor Schneider.
1. Os rolos deste rolo de rotação ajustável são feitos de PU para melhorar a capacidade de transmissão e de condução e a vida útil prolongada.
2. Todos os motores utilizam o motor do inversor de frequência.
3. Os rolamentos são rolamentos que têm forte capacidade e resistência ao impacto.
4. Os eixos do nosso rotador de soldagem ajustável são temperados e todas as engrenagens são apagadas.
5. A base é soldada com perfis e placas, tensão liberada, chameada e tratada com remoção de ferrugem.
6. Os furos do eixo deste rolo de rotação ajustável são usinados pela máquina de perfuração NC para garantir a precisão.
7. O sistema de controle do rotador de soldagem ajustável consiste em gabinete de controle e caixa de controle remoto. O inversor Schneider e os componentes são fornecidos para fornecer velocidade e operação estáveis.
Max. carregamento (kg)
| Diâmetro da peça de trabalho. (milímetros)
| Wheel dia. & largura (mm)
| Velocidade linear da roda (mm / min)
| Potência do motor (kW)
| ||
Metal
| ||||||
5000
| Φ250-2300
| Φ250 × 100
| 2 × Φ240 × 20
| 100-1000
| por inversor contínuo
2 × 0,37
| |
10000
| Φ320-2800
| Φ300 × 120
| 2 × Φ290 × 25
| 2 × 0,55
| ||
20000
| Φ500-3500
| Φ350 × 120
| 2 × Φ340 × 35
| 2 × 0,75
| ||
30000
| Φ550-4000
| Φ350 × 120
| 2 × Φ340 × 35
| 2 × 1,5
| ||
40000
| Φ600-4200
| Φ400 × 120
| 2 × Φ390 × 45
| 2 × 1,5
| ||
50000
| Φ650-4500
| Φ400 × 120
| 2 × Φ390 × 45
| 2 × 2,2
| ||
60000
| Φ750-4800
| Φ450 × 120
| 2 × Φ440 × 60
| 2 × 2,2
| ||
70000
| Φ800-4900
| Φ450 × 120
| 2 × Φ440 × 60
| 2 × 3
| ||
80000
| Φ850-5000
| Φ500 × 120
| 2 × Φ490 × 70
| 2 × 3
| ||
90000
| Φ900-5200
| Φ500 × 120
| 2 × Φ490 × 70
| 2 × 4
| ||
100000
| Φ1000-5500
| Φ500 × 120
| 2 × Φ490 × 100
| 2 × 4
| ||
160000
| Φ1100-6000
|
Φ650 × 220
| 2 × 4
| |||
250000
| Φ1200-7000
|
Φ700 × 290
| 2 × 5,5
| |||
400000
| Φ1300-7500
|
Φ800 × 320
| 2 × 7,5
| |||
650000
| Φ1400-8500
|
Φ900 × 400
| 2 × 11 | |||
