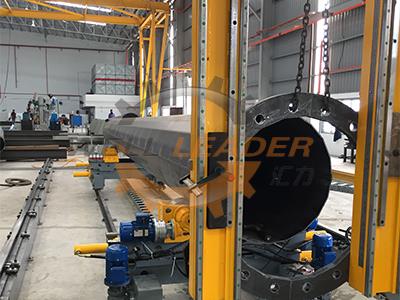

A máquina de posicionamento de pórtico é projetada com base em nossa máquina de solda de pórticos LMH. Este equipamento de soldagem de pórtico foi projetado para o posicionamento da flange do poste de luz. O pórtico é soldado por perfis estruturais, tensão liberada após soldagem por tratamento térmico. O dispositivo de deslocamento desta máquina de posicionamento do pórtico é controlado pelo PLC através de servomotores. Os dois braços de posicionamento podem mover-se para cima e para baixo, esquerda e direita em trilhos de guia lineares. A caixa de controle remoto está em um lado do pórtico, fácil de operar. Os cabos são coletados pela corrente de arrasto. A velocidade dos braços e do pórtico é controlada pelo inversor Schneider.
Especificações
Extensão do trilho: 3000mm
Comprimento do trilho: 14mtrs
Altura do pórtico (do trilho ao fundo do pórtico): 2000mm
Curso de elevação do braço de posicionamento: 1500mm
Velocidade de viagem da máquina: 3000mm / min
Servo motor de viagem: 0.4kW * 2 (dirigindo em ambos os lados)
Velocidade de elevação do braço: 800 mm / min
Motor de elevação do braço: 0.18kW * 2 (solo / controle duplo)
Velocidade de marcha horizontal do braço: 2000mm / min
Motor de viagem horizontal do braço: 0.18kW * 2 (solo / controle duplo)
