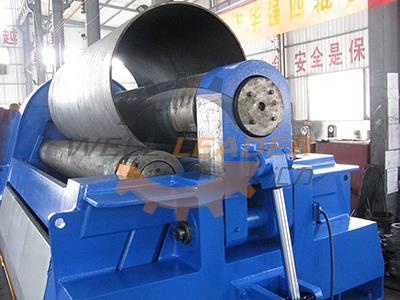

A máquina de laminação de chapa pode alimentar o material uma vez sem girar a cabeça para completar a formação de pré-flexão e rolo. Este equipamento de laminação em chapa é ideal para rolar peças circulares, cónicas e cónicas.
1. A máquina de laminação de chapa é caracterizada por movimentação totalmente hidráulica, que é projetada com um sistema hidráulico síncrono para equilibrar automaticamente a velocidade entre os rolos.
2. O motor hidráulico vem com um freio que permite que o rolo pare exatamente no estado pré-curvado e minimize a borda reta restante. Os freios podem reagir rapidamente para assegurar o posicionamento preciso das extremidades da placa e evitar que as placas escorregem da máquina.
3. Pode ser providenciada curvatura simétrica ou assimétrica para este equipamento de laminação de placas ajustando a posição dos rolos.
4. Esta máquina de laminação de chapa está equipada com controlador PLC e tela de exibição digital, e pode realizar uma precisão de sincronização de ± 0,2 mm.
5. Temperatura de trabalho do equipamento: -10 ° C ~ 40 ° C.
6. Dispositivo de proteção totalmente fechado para realizar operação segura e confiável. A máquina-ferramenta atende aos mais recentes padrões nacionais.
| Model
| Max. Thickness (mm)
| Max. Width (mm)
| Rolling Speed (m/min)
| Min Rolling Dia. (mm)
| Upper Roller Dia. (mm)
| Bottom Roller Dia. (mm)
| Side Roller Dia. (mm)
| Side Roller Stroke (mm)
| Side Roller Speed (m/min)
| Motor Power (kW)
|
| TXW12-16X2000
| 16
| 2000
| 4.5
| 500
| 240
| 210
| 200
| 240
| 80
| 11
|
| TXW12-16X3000
| 16
| 3000
| 4.5
| 700
| 330
| 300
| 260
| 280
| 80
| 18.5
|
| TXW12-20X2000
| 20
| 2000
| 4.5
| 550
| 260
| 240
| 220
| 240
| 80
| 18.5
|
| TXW12-20X2500
| 20
| 2500
| 4.5
| 700
| 330
| 300
| 260
| 280
| 80
| 18.5
|
| TXW12-20X3000
| 20
| 3000
| 4.5
| 800
| 350
| 320
| 290
| 310
| 80
| 22
|
| TXW12-25X2500
| 25
| 2500
| 4.5
| 800
| 350
| 350
| 300
| 330
| 80
| 30
|
| TXW12-25X3000
| 25
| 3000
| 4.5
| 800
| 350
| 350
| 300
| 330
| 80
| 30
|
| TXW12-30X2500
| 30
| 2500
| 4.5
| 800
| 360
| 350
| 290
| 330
| 80
| 30
|
| TXW12-30X3000
| 30
| 3000
| 4
| 900
| 420
| 380
| 350
| 380
| 80
| 37
|
| TXW12-40X2500
| 40
| 2500
| 4
| 950
| 460
| 420
| 380
| 420
| 80
| 45
|
| TXW12-40X3200
| 40
| 3200
| 4
| 1100
| 520
| 490
| 450
| 450
| 80n
| 45
|
| TXW12-50X2500
| 50
| 2500
| 4
| 1100
| 550
| 510
| 480
| 450
| 80
| 55
|
| TXW12-50X3000
| 50
| 3000
| 4
| 1200
| 580
| 550
| 510
| 500
| 80
| 55
|
| TXW12-60X2500
| 60
| 2500
| 4
| 1200
| 590
| 550
| 520
| 500
| 78
| 55
|
| TXW12-60X3200
| 60
| 3200
| 4
| 1300
| 630
| 600
| 560
| 550
| 78
| 75
|
| TXW12-70X3000
| 70
| 3000
| 4
| 1400
| 680
| 640
| 600
| 550
| 78
| 75
|
| TXW12-80X3000
| 80
| 3000
| 4
| 1500
| 740
| 700
| 660
| 600
| 78
| 90
|
| TXW12-90X3000
| 90
| 3000
| 4
| 1600
| 780
| 730
| 690
| 600
| 78
| 110
|
| TXW12-100X3000
| 100
| 3000
| 4
| 1700
| 820
| 780
| 730
| 650
| 78
| 110
|
