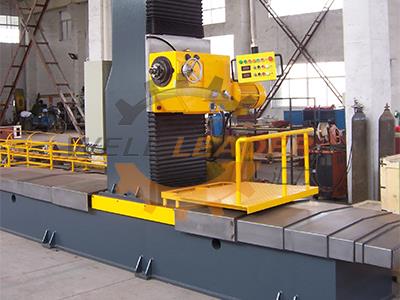

Esta fresadora de extremidade de perfil é composta por cabeça de fresagem, coluna, corpo da máquina, sistema de alimentação mecânica, sistema de controle, unidade de proteção de trilho e lâmina de fresagem. Os trilhos horizontais e verticais são trilhos precisos com grande capacidade de carga, pouca folga e excelente precisão. A cabeça de fresagem pode viajar ao longo do fuso com curso de 100 mm.
Esta fresadora de extremidade de perfil é composta por cabeça de fresagem, coluna, corpo da máquina, sistema de alimentação mecânica, sistema de controle, unidade de proteção de trilho e lâmina de fresagem. Os trilhos horizontais e verticais são trilhos precisos com grande capacidade de carga, pouca folga e excelente precisão. A cabeça de fresagem pode viajar ao longo do fuso com curso de 100 mm.
1. O equipamento de fresagem do perfil está equipado com pendente de operação, fácil de operar e alinhamento da lâmina.
2. O trilho vertical está protegido contra poeira e sucata graças à cobertura de proteção.
3. A unidade de proteção do trilho horizontal possui vantagens de excelente efeito de vedação e dissipação, longa vida útil. Há um buraco na tampa da proteção, através do qual as condições de lubrificação e limpeza do trilho podem ser observadas.
4. O corpo e a coluna da máquina são de estrutura de soldagem e integralmente recozidos após a soldagem, estáveis, não são fáceis de deformar e altamente precisos.
5. O cabeçote de fresagem da nossa fresadora de perfuração é produzido por fabricante profissional, com estrutura razoável, desempenho confiável, ampla faixa de velocidade, excelente rigidez, baixo ruído, alta eficiência e operação fácil. A velocidade de rotação da cabeça de fresagem pode ser ajustada pela alça.
6. A cabeça de fresagem do equipamento de fresagem de extremidade do perfil pode girar integralmente na faixa de 0º ~ 45º nos slides verticais para facilidade de bisbilhamento. Esta é a opção unitária exclusiva da nossa empresa.
7. Esta fresadora de extremidade de perfil é projetada com bomba lubrificante manual para garantir um bom efeito de lubrificação.
8. A lâmina de fresagem é feita de aço à base de carboneto.
9. A velocidade de rotação da cabeça de poder pode ser ajustada pelo punho.
1. Por favor, adicione cerca de 16L 20 # de óleo mecânico na caixa do fuso antes de trabalhar no site do cliente. O volume de óleo detalhado é definido com base na posição do índice de óleo na caixa do fuso. Normalmente, o meio do índice de petróleo está bem.
2. Por favor, adicione em torno de 1L 20 # óleo mecânico no redutor de engrenagem sem-fim elevador antes de iniciar a máquina no site do cliente. O volume de óleo detalhado é definido com base na posição do índice de óleo na caixa redutora. Normalmente, o meio do índice de petróleo está bem.
3. Por favor, adicione o óleo mecânico de 8L 20 # ao redutor dianteiro antes de iniciar a máquina no site do cliente. O volume de óleo detalhado é definido com base na posição do índice de óleo na caixa redutora. Normalmente, o meio do índice de petróleo está bem.
4. Não ajuste a velocidade de rotação do fuso com o manípulo manualmente durante a rotação, ou as engrenagens dentro da caixa do fuso podem ficar danificadas.
Verifique regularmente as condições de lubrificação e abrasão de elevação do par de parafusos de chumbo. Pare a máquina e verifique se a abrasão e o bloco ocorrem, eliminando imediatamente o mau funcionamento e o problema de segurança subjacente.
DX1215
| DX1515
| DX1220
| DX1230
|
|
| 1200 × 1500
| 1500 × 1500 |
1200 × 2000
| 1200 × 3000
|
|
| 7,5
| 7,5
| 7,5
| 7,5
|
|
| 100-800 VFD
| 100-800 VFD |
100-800 VFD
| 100-800 VFD
|
|
| 100-800 VFD
| 100-800 VFD |
100-80 VFD
|
100-800 VFD
| Velocidade do fuso da cabeça de fresagem (rpm) |
| 75-420, em seis etapas
| 75-420, em seis etapas
| 75-420, em seis etapas
| 75-420, em seis etapas
|
|
| 0-45 °
| 0-45 ° |
0-45 °
| 0-45 ° |
