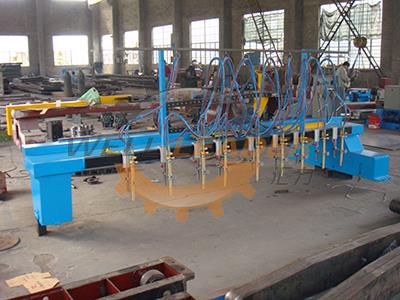

A máquina de corte de tira reta da série ZG é um equipamento altamente eficiente para cortar chapas de aço, projetadas para a fabricação de estruturas metálicas. Ele pode cortar em direções longitudinais e transversais com alta precisão e pequena deformação.
A máquina de corte de tiras de metal da série ZG é composta por estrutura T, trilho longitudinal, sistema longitudinal de direção transversal &, sistema de alimentação de gás, sistema de controle elétrico, tochas cortantes e armação da tocha.
O trilho longitudinal desta máquina de corte de tiras retas é usinado com precisão a partir do trilho de aço. Existe precisamente um rack usinado fora do trilho. Os trilhos longitudinais e transversais da máquina de corte de fita metálica são ambos usinados por moedor de precisão para garantir a precisão do corte. O movimento longitudinal é conduzido pelo motor de corrente alternada através do rack & de engrenagem para mover o quadro no trilho longitudinal. O movimento transversal é conduzido pelo motor de corrente alternada através do rack & para mover o trilho transversal. O movimento longitudinal & longitudinal é um sistema de ajuste de velocidade CA ajustado, que possui ampla faixa e velocidade estável.
As tochas para cortar estão instaladas no trilho da viga do quadro. Eles podem mover-se para a esquerda ou para a direita no trilho e trancados manualmente. A altura da tocha também pode ser ajustada manualmente. A tocha transversal é instalada na parte traseira do feixe do quadro e pode ser levantada manualmente.
O sistema de abastecimento de gás é composto por controle de ajuste de gás e sistema de tubulação. Combustível e oxigênio são controlados através de válvulas eletromagnéticas.
ZG-3000
| ZG-4000
| ZG-5000
| ZG-6000
|
|
| 3000
| 4000
| 5000
| 6000
|
|
| 90-2300
| 90-3300
| 90-4300
| 90-5300
|
|
| 200-2500
| 200-2500
| 100-3000
| 100-3000
|
|
| único
| único
| duplo
| duplo
|
|
| 6-100
| 6-100mm
| 6-100mm
| 6-100mm |
