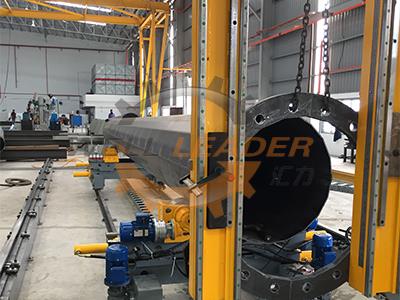

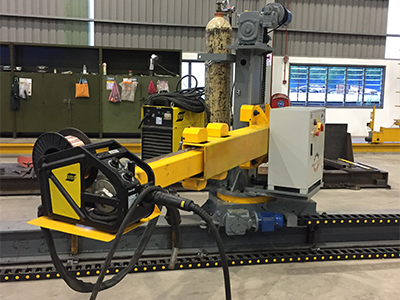

Позиционирующая машина Gantry разработана на основе нашей сварочной машины GMM. Это портальное сварочное оборудование предназначено для позиционирования фланца легкого полюса. Козлопровод сваривается структурными профилями, стресс высвобождается после сварки путем термообработки. Движущееся устройство этой машины для позиционирования порталов управляется ПЛК через серводвигатели. Два рычага позиционирования могут перемещаться вверх и вниз, слева и справа на линейных направляющих. Пульт дистанционного управления находится на одной стороне портала, он прост в эксплуатации. Кабели собираются цепью перетаскивания. Скорость оружия и порталов контролируется инвертором Schneider.
Характеристики
Длина рейки: 3000 мм
Длина рельса: 14 м
Высота ствола (от рельса до дна козла): 2000 мм
Подъемный ход позиционирующего рычага: 1500 мм
Скорость перемещения машины: 3000 мм / мин
Двигатель сервопривода: 0,4 кВт * 2 (движение с обеих сторон)
Скорость подъема руки: 800 мм / мин
Подъемный электродвигатель: 0,18 кВт * 2 (соло / двойной контроль)
Горизонтальная скорость перемещения стрелы: 2000 мм / мин
Двигатель горизонтального перемещения рычага: 0,18 кВт * 2 (соло / двойной контроль)
