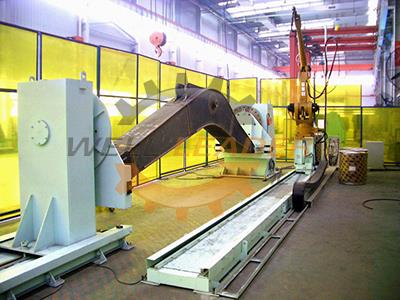

Этот позиционер головки и задней бабки состоит из передней бабки, задней бабки, механизма возврата, механизма перемещения, механизма блокировки, подвижного основания, губок и механизма управления.
1. Рукоятка Базовая головка этой головки и позиционера задней бабки складывается из челюстей, вращающегося стола, подшипника скольжения, циклоидного редуктора, электрического устройства, переключателей и основания. Процесс передачи единицы вращения: двигатель вращения → червяк и редуктор → поворот рабочего стола. Поскольку он использует редуктор червя и редуктора, он имеет функцию самоблокировки, что означает, что рабочий стол не будет вращаться сам по себе, когда рабочий стол наклонен, а эксцентриситет нагрузки, ограниченный грузоподъемностью, не будет больше номинального диапазона ,
2. Хвост Задняя бабка нашей головы и позиционера задней бабки состоит из челюстей, поворотного стола, вращающегося вала, основания и т. Д. Вращение задней бабки управляется вращением передней бабки.
3. Механизм перемещения и запирания Этот позиционер с позиционированием головки и задней бабки движется за счет движения задней бабки, а механизм блокировки блокирует заднюю бабку после попадания в нужное положение. Этот позиционер для позиционирования головки и задней бабки легко и безопасно работать.
4. Челюсти Челюсти настроены в соответствии с требованиями различных компонентов. На каждом наборе челюстей есть номера компонентов, чтобы облегчить операторам легко найти подходящие челюсти.
5. Электрическое управление Все кнопки управления спроектированы на шкафу управления для управления вращением вперед и назад, остановкой и т. Д. Для удобства работы также используется пульт дистанционного управления.
6. Проведение сварочного тока Сварочный ток осуществляется тремя наборами электрических устройств через кабели к подвалу, обеспечивая ток сварки 1000А.
