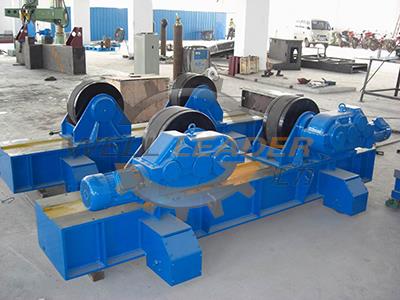

Этот подвижный сварочный ротатор состоит из 1 приводимого в действие ротатора, 1 холостого ротатора и системы управления. На приводном ротаторе есть два комплекта двигателя и коробки передач, приводимые в действие инвертором Schneider.
1. Ролики этого подвижного поворотного ролика изготовлены из ПУ для улучшения передаточной и управляющей способности и увеличенного срока службы.
2. Все двигатели используют преобразователь частоты.
3. Подшипники представляют собой роликовые подшипники, которые имеют прочную мощность и ударопрочность.
4. Валы нашего подвижного сварочного ротатора закалены, и все шестерни гасятся.
5. Основание сваривается с профилями и пластинами, снимается напряжение, дробеструйная обработка и обработка удалением ржавчины.
6. Отверстия вала этого подвижного поворотного валка обрабатываются сверлильным станком NC для обеспечения точности.
7. Система управления подвижным сварочным ротатором состоит из шкафа управления и пульта дистанционного управления. Инвертор Schneider и компоненты оборудованы для обеспечения стабильной скорости и работы.
8. Шкаф управления закреплен на корпусе машины для облегчения транспортировки.
Максимум. загрузка (кг)
| Диаметр заготовки. (Мм)
| Диаметр колес. Ширина & (мм)
| Линейная скорость колеса (мм / мин)
| Мощность двигателя (кВт)
| ||
металл
|
|
|||||
| 5000
| Φ250-2300
| Φ250 × 100
| 2 × Φ240 × 20
| 100-1000 бесступенчатым инвертором
| 2 × 0,37
|
|
| 10000
| Φ320-2800
| Φ300 × 120
| 2 × Φ290 × 25
| 2 × 0,55
|
|
|
| 20000
| Φ500-3500
| Φ350 × 120
| 2 × Φ340 × 35
| 2 × 0,75
|
|
|
| 40000
| Φ600-4200
| Φ400 × 120
| 2 × Φ390 × 45
| 2 × 1,5
|
|
|
| 60000
| Φ750-4800
| Φ450 × 120
| 2 × Φ440 × 60
| 2 × 2,2
|
|
|
| 80000
| Φ850-5000
| Φ500 × 120
| 2 × Φ490 × 70
| 2 × 3
|
|
|
| 100000
| Φ1000-5500
| Φ500 × 120
| 2 × Φ490 × 100
| 2 × 4 | ||
