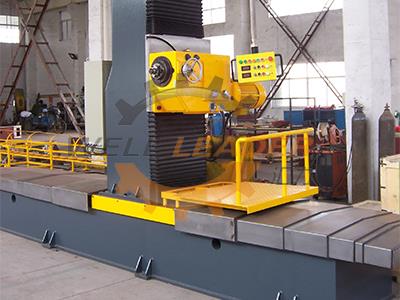

Этот профильный фрезерный станок состоит из фрезерной головки, колонны, корпуса машины, системы механической подачи, системы управления, рельсового блока и фрезерного станка. Как горизонтальные, так и вертикальные рельсы являются точными рельсами с большой грузоподъемностью, небольшим зазором и исключительной точностью. Фрезерная головка может перемещаться по шпинделю с шагом 100 мм.
Этот профильный фрезерный станок состоит из фрезерной головки, колонны, корпуса машины, системы механической подачи, системы управления, рельсового блока и фрезерного станка. Как горизонтальные, так и вертикальные рельсы являются точными рельсами с большой грузоподъемностью, небольшим зазором и исключительной точностью. Фрезерная головка может перемещаться по шпинделю с шагом 100 мм.
1. Фрезерное оборудование профильного торца оснащено рабочим подвесом, простым в эксплуатации и выравниванием лопастей.
2. Вертикальная направляющая защищена от пыли и лом благодаря защитной крышке.
3. Узел защиты горизонтальной направляющей имеет преимущества превосходного уплотнения и рассеивания, длительный срок службы. На защитной крышке имеется отверстие для прокрутки, через которое можно наблюдать условия смазки и чистоты рельса.
4. Корпус машины и колонка имеют сварочную конструкцию и полностью отжигаются после сварки, стабильны, нелегко деформируются и имеют высокую точность.
5. Фрезерная головка нашего профильного фрезерного станка изготовлена профессиональным производителем с разумной структурой, надежной производительностью, широким диапазоном скоростей, исключительной жесткостью, низким уровнем шума, высокой эффективностью и простотой в эксплуатации. Скорость вращения фрезерной головки регулируется ручкой.
6. Фрезерная головка профильного торцовочного фрезерного оборудования может вращаться целиком в пределах 0º ~ 45º на вертикальных направляющих для облегчения скоса. Это уникальное подразделение, уникальное для нашей компании.
7. Этот фрезерный станок профильного профиля разработан с ручным смазочным насосом, чтобы обеспечить хороший смазывающий эффект.
8. Фрезерный станок изготовлен из карбидной легированной стали.
9. Скорость вращения головки может регулироваться ручкой.
1. Пожалуйста, добавьте вокруг 16L 20 # механического масла в коробку шпинделя перед работой на сайте заказчика. Детальный объем масла определяется на основе положения индекса масла на коробке шпинделя. Обычно середина индекса масла в порядке.
2. Пожалуйста, добавьте вокруг 1L 20 # механическое масло в подъемный редуктор червячной передачи перед запуском машины на месте заказчика. Детальный объем масла определяется на основе положения индекса масла на коробке редуктора. Обычно середина индекса масла в порядке.
3. Пожалуйста, добавьте вокруг 8L 20 # механического масла в редуктор для облицовки перед запуском машины на месте заказчика. Детальный объем масла определяется на основе положения индекса масла на коробке редуктора. Обычно середина индекса масла в порядке.
4. Не производите регулировку скорости вращения шпинделя ручкой во время его вращения, иначе зубчатые колеса внутри коробки шпинделя могут быть повреждены.
Регулярно проверяйте смазочные и абразивные условия подъема пары свинцовой гайки. Остановите машину и проверьте ее, если произойдет ссадина и блок, немедленно устранив неисправность и возникшую проблему безопасности.
DX1215
| DX1515
| DX1220
| DX1230
|
|
| 1200 × 1500
| 1500 × 1500 |
1200 × 2000
| 1200 × 3000
|
|
| 7,5
| 7,5
| 7,5
| 7,5
|
|
| 100-800 VFD
| 100-800 VFD |
100-800 VFD
| 100-800 VFD
|
|
| 100-800 VFD
| 100-800 VFD |
100-80 VFD
|
100-800 VFD
| Скорость вращения фрезерной головки (об / мин) |
| 75-420, в шесть этапов
| 75-420, в шесть этапов
| 75-420, в шесть этапов
| 75-420, в шесть этапов
|
|
| 0-45 °
| 0-45 ° |
0-45 °
| 0-45 ° |
