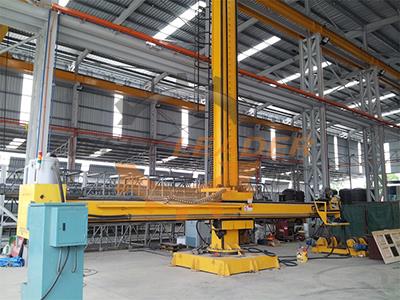

Сварочный манипулятор

Сварочный манипулятор представляет собой автоматическое сварочное оборудование, отвечающее многим рабочим требованиям путем подъема и удлинения стрелы и вращения колонны. Конец стрелы может быть снабжен головкой SAW для сварки на цистернах, работая вместе с ротаторами или позиционерами. Поскольку сварка автоматическая, это может сэкономить время и затраты на рабочую силу. Таким образом, это автоматическое сварочное оборудование широко используется в таких отраслях, как ветровая башня, бойлер, химическая промышленность, судоремонт, автомобиль, металлоконструкции и т. Д.

Особенности

1. Наш сварочный манипулятор состоит из колонны, направляющей пластины, стрелы, подъемного редуктора, весового балансира, моторизованной раздвижной доски, рабочей платформы и системы ручного замка.
  2. Колонна, стрела и направляющий блок свариваются, и сила освобождается. Направляющие рельсы выполнены из стали Mn. После сварки колонна и стрела подвергаются термической обработке и тонко обрабатываются для обеспечения точности.
  3. Верхние / нижние и левые / правые направляющие колеса сконструированы с использованием эксцентриковой оси. Регулируя колеса, зазор в направляющих может регулироваться для компенсации износа рельсов.
  4. Все валы и оси (включая болты вала) термически рафинированы. Механизмы и подвижные детали закалены на поверхности.
  5. Высота подъема стрелы приводится в движение двигателем с разрывом, редуктором червячного колеса, цепным и цепным колесом. Расширение стрелы приводится в движение двигателем через редуктор с зубчатым колесом и стойку.
  6. Блок регулировки рукоятки разработан на переднем конце стрелы.
  7. Столбец и его основание соединены подшипником скольжения. Столбец может поворачиваться на ± 180 ° с помощью руководства.
  8. Прямоугольные направляющие на колонне и стреле изготовлены из материала 16Mn для высокой интенсивности.
  9. Этот сварочный манипулятор оснащен безопасными крышками, электрической системой управления и инвертором Schneider.

Технический параметр

Модель Поперечный ход (мм) Ход подъема (мм) Угол поворота столбца Скорость подъема стрелы (мм / мин) Поперечная скорость стрелы (мм / мин) Поперечный ход скольжения Максимум. нагрузка на конце (кг) Скорость перемещения основания (мм / мин) Исправлена Расстояние между рельсами (мм) Исправлена Минимум высота стрелы (мм) Исправлена Общая высота (мм) Исправлена

HC4040H		HC5050H	HC6060H	HC7070H	HC8080H
4000		5000	6000	7000	8000
4000		5000	6000	7000	8000
± 180 °
1000
120-1200
100 × 100 мм моторизованный
250		250	250	250	250
движимое	200-2000
	0
движимое	1730	1730	2000	2000	2000
	0
движимое	805	805	+865	915	+975
	705	705	765	815	+865
движимое	6170	7170	8230	9350	10500
	6070	7070	8130	9230	10230
