آلة قطع CNC

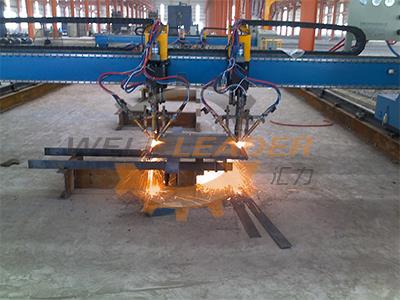

إن آلة القطع CNC عبارة عن جهاز قطع أوتوماتيكي متعدد الوظائف يتم دمجه مع التحكم في الكمبيوتر ، ناقل ميكانيكي دقيق و قطع غاز الأوكسجين الأسيتيلين. يمكن لشعلة القطع CNC قطع الصفائح في شكل تعسفي. يمكن لعدة شعلات قطع مثبتة على جانب واحد من القنطرة أن تقطع العديد من شرائح الألواح الفولاذية.

تتكون معدات القطع CNC هذه من حامل (طرف نهاية / شعاع متصالب) ، حوسبة طولية ، شعلة طولية (متعددة الرؤوس) ، شعلة عرضية (CNC) ، نظام إمداد بالغاز ونظام CNC. يعتمد كل من محرك الأقراص ونهاية التباطؤ / الحزم المتقاطعة على هيكل الصندوق الحزامي الملحوم ويتم معالجة الإجهاد بعد اللحام. إن العارضة الطولية للتحريك الطولي من آلة القطع CNC هذه تستخدم آلة كهربائية مؤازرة AC (Panasonic) لتوجيه جهاز إبطاء السرعة (ألمانيا NEUGART). إلى جانب توجيه الحزمة الطرفية الثابتة ، يتم تثبيت عجلة التوجيه الأفقية من خلال تعديل العمود اللامركزي ، وبالتالي ، يمكن ضمان الثبات والدقة أثناء الحركة الكاملة. يتم تثبيت الحزات الدليلية الطولية لآلة القطع CNC هذه عن طريق لوحة دعم لوحة الضغط وجزء التوصيل ، وكلها مصنوعة بمسار ذو كثافة عالية ، كل سطح التلامس للمسار يحتوي على تشكيل دقيق وأرفف طحن دقيقة. يتم تثبيت شعلة القطع المستعرض لمعدات القطع CNC على عربة نقل عرضية. يمكن للعجلات التوجيه في نهايات العارضة العرضية تضييق قطاع الصلب. يتم تحقيق تزويد الغاز مع التحويلة.
