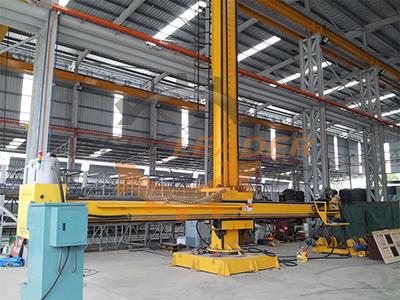

إن مناور اللحام عبارة عن معدات لحام أوتوماتيكية تلبي العديد من متطلبات العمل من خلال رفع وتوسيع الذراع ، وتدوير العمود. يمكن أن يتم تجهيز طرف الذراع مع رأس SAW للقيام باللحام على الدبابات من خلال العمل مع الدوارات أو أجهزة تحديد المواقع. بما أن اللحام أوتوماتيكي ، فإنه يمكن توفير الوقت وتكلفة العمالة. لذلك فإن معدات اللحام الأوتوماتيكية هذه تستخدم على نطاق واسع في صناعات مثل برج الرياح ، المرجل ، الصناعة الكيميائية ، ساحة الشحن ، السيارات ، الهياكل المعدنية ، إلخ.
1. إن آلة التلحيم الخاصة بنا تتكون من عمود ، لوحة توجيه ، ذراع ، مخفض للرفع ، موازن وزن ، لوح منزلق بمحرك ، منصة تشغيل ونظام قفل يدوي.
2. يتم لحام العمود والعمود الفقري وكتلة التوجيه وإطلاق القوة. مصنوعة القضبان دليل من الفولاذ المنغنيز. بعد أن يتم لحامها ، يتم التعامل مع العمود و ذراع الرافعة الحرارية ، و تشكيله بشكل دقيق لضمان الدقة.
3. تم تصميم عجلات التوجيه العلوية / السفلية واليمنى / اليمنى مع بنية محور غريب الأطوار. عن طريق ضبط العجلات ، يمكن تعديل الفجوة في قضبان التوجيه لتعويض تناقص القضبان.
4. جميع الممرات والفؤوس (بما في ذلك مسامير العمود) يتم صقلها حراريًا. يتم تروس التروس والأجزاء المتحركة على السطح.
5. يحرك ارتفاع الرافعة بواسطة المحرك مع كسر ، عجلة دودة المخفض ، سلسلة وسلسلة العجلة. يتم تشغيل تمديد الذراع عن طريق محرك من خلال العتاد ذات العجلة المخفض والعتاد.
6. تم تصميم وحدة تعديل البندقية في الواجهة الأمامية للطفرة.
7. يتم توصيل العمود وقاعدته من خلال slew bearing. يمكن تدوير العمود ± 180 ° بالدليل.
8. الأدلة المستطيلة على العمود وذراع الرافعة مصنوعة من مواد 16Mn بكثافة عالية.
9. تم تجهيز هذا اللولب باللحام بأغطية آمنة ، نظام التحكم الكهربائي و العاكس Schneider.
HC4040H |
|
|
|
|
||
4000 |
|
|
|
|
||
4000 |
|
|
|
|
||
± 180 ° |
||||||
1000 |
||||||
120-1200 |
||||||
100 × 100mm بمحركات |
||||||
250 |
|
|
|
|
||
| متحرك
| 200-2000 |
|||||
0 |
||||||
| متحرك
| 1730 |
|
|
|
|
|
0 |
||||||
| متحرك
| 805 |
|
|
|
|
|
705 |
|
|
|
|
||
| متحرك
| 6170 |
|
|
|
|
|
6070 |
|
|
|
| ||
