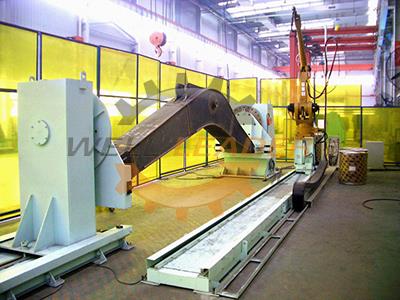

Este posicionador de cabezal y contrapunto está compuesto por cabezal, contrapunto, mecanismo de reposición, mecanismo de desplazamiento, mecanismo de bloqueo, base de desplazamiento, mandíbulas y mecanismo de control.
1. Cabezal El cabezal de este cabezal y posicionador de soldadura de contrapunto está compuesto por mordazas, mesa giratoria, rodamiento giratorio, reductor cicloide, dispositivo eléctrico, interruptores y base. Proceso de transmisión de la unidad de rotación: motor de rotación → tornillo sinfín y reductor de engranaje → rotación de la mesa de trabajo. Debido a que usa tornillo sinfín y reductor de engranajes, tiene función de autobloqueo, lo que significa que la mesa de trabajo no girará sola cuando la mesa de trabajo está inclinada y la excentricidad de carga, limitada por la capacidad de carga, no será mayor que el rango nominal .
2. Contrapunto El contrapunto de nuestro posicionador de cabezal y contrapunto está compuesto por mordazas, mesa giratoria, eje giratorio, base, etc. La rotación del contrapunto es impulsada por la rotación del cabezal.
3. Mecanismo de desplazamiento y bloqueo Este posicionador de cabeza y contrapunto se desplazará impulsado por el movimiento del contrapunto, y el mecanismo de bloqueo bloqueará el contrapunto después de llegar a la posición deseada. Este posicionador de soldadura de cabeza y contrapunto es fácil y seguro de operar.
4. Mandíbulas Las mordazas se personalizan según los requisitos de diferentes componentes. Hay números de componentes en cada conjunto de mandíbulas para facilitar a los operadores encontrar fácilmente las mandíbulas adecuadas.
5. Control eléctrico Todos los botones de control están diseñados en el gabinete de control para controlar la rotación hacia adelante y hacia atrás, detenerse, etc. También se considera una caja de control remoto para una operación fácil.
6. Conducción de corriente de soldadura La corriente de soldadura es conducida por tres juegos de dispositivos eléctricos a través de cables hasta el sótano, permitiendo una corriente de soldadura de 1000A.
