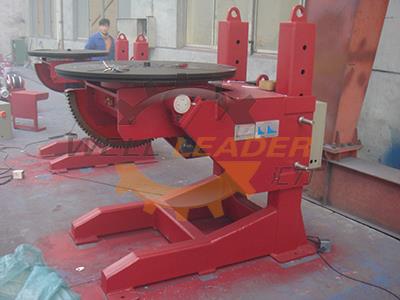

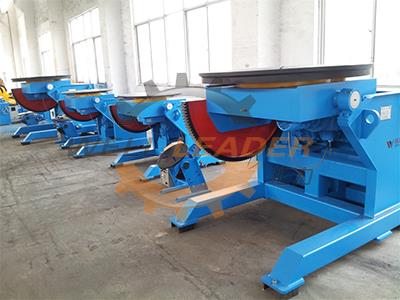

Este posicionador de soldadura es un tipo de equipo de asistencia de soldadura para el proceso de soldadura. La mesa de trabajo de este equipo de soldadura utiliza inclinación motorizada con un posicionamiento preciso y confiable para hacer que la pieza de trabajo se encuentre en la mejor posición de soldadura. La rotación de la mesa de trabajo es conducida por el motor de CA y el ajuste de velocidad variable con un amplio rango de ajuste y alta precisión. Puede girar según la velocidad de soldadura requerida para mejorar la calidad de la costura de soldadura, reducir la mano de obra intensiva y mejorar la productividad.
Los modos de soldadura automática y manual están disponibles para este posicionador de soldadura. Además, nuestro equipo de soldadura tiene características de estructura compacta, aspecto atractivo, peso ligero y fácil de operar, etc. El posicionador de soldadura es un equipo ideal para recipientes a presión, metalurgia, energía, químicos, industria mecánica, estructura metálica y otras industrias.
1. rotación de la mesa de trabajo
La mesa de trabajo de este equipo de soldadura puede rotar dentro de su propio plano en cualquier dirección. Utiliza la caja de control remoto para controlar y realizar rotación hacia adelante y hacia atrás, detener, inclinar y restablecer.
2. Proceso de transmisión de la unidad de rotación: motor de rotación → tornillo sinfín y reductor de engranaje → rotación de la mesa de trabajo. Debido a que usa tornillo sinfín y reductor de engranajes, tiene función de autobloqueo, lo que significa que la mesa de trabajo no girará sola cuando la mesa de trabajo está inclinada y la excentricidad de carga, limitada por la capacidad de carga, no será mayor que el rango nominal .
3. Inclinación de la mesa de trabajo
La mesa de trabajo de este posicionador de soldadura puede inclinarse dentro del rango de ángulo de 0 ~ 120 °, durante cuyo rango puede detenerse o iniciarse en cualquier posición. Debido a que utiliza un reductor de tornillo sinfín y engranaje, que tiene función de autobloqueo, la mesa de trabajo no se inclinará por sí misma en el rango de carga nominal.
4. Conducción de corriente de soldadura
La varilla de carbón en la mesa de trabajo del equipo de soldadura se usa para la conducción de corriente de soldadura. Esta varilla usa un cable de cable suave para contactar con la parte de conducción debajo de la base de la máquina.
HB-03
| HB-05
| HB-08
| HB-10
| HB-20
| HB-30
| HB-50
| HB-100
|
|
| 300
| 500
| 800
| 1000
| 2000
| 3000
| 5000
| 10000
|
|
| 200
| 250
| 300
| 300
| 300
| 300
| 300
| 400
|
|
| 150
| 150
| 150
| 150
| 200
| 200
| 200
| 200
|
|
| 0.2-2
| 0.12-1.2
| 0.12-1.2
| 0.12-1.2
| 0.1-1.0
| 0.05-0.5
| 0.05-0.5
| 0.05-0.5
|
|
| Por manos / 1.3
| 0.35
| 0.35
| 0.35
| 0.35
| 0.35
| 0.2
| 0.2
|
|
| 0-90 °
| 0-90 °
| 0-90 °
| 0-120 °
| 0-120 °
| 0-120 °
| 0-120 °
| 0-120 °
|
|
| 0.37
| 0.4
| 0.4
| 0.55
| 0.75
| 1.1
| 1.5
| 1.5
|
|
| 0.37
| 0.37
| 0.37
| 0.55
| 0.75
| 1.1
| 1.5
| 2.2
|
|
| Φ600
| Φ800
| Φ800
| Φ900
| Φ1100
| Φ1300
| Φ1600
| Φ2000 |
