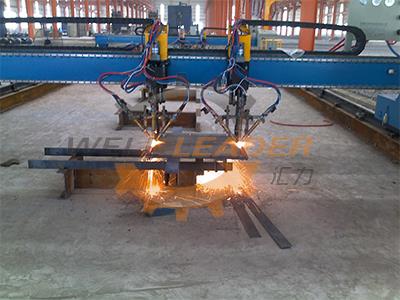

CNC 커팅 머신

CNC 절단기는 컴퓨터 제어, 정확한 정비사 전송 및 산소 - 아세틸렌 가스 절단과 결합 된 다기능 열 자동 절단 장치입니다. CNC 절단 토치는 판을 임의 형상으로 절단 할 수 있습니다. 갠트리의 한쪽에 고정 된 여러 가지 절단 토치는 많은 강판 스트립을 절단 할 수 있습니다.

이 CNC 절단 장비는 랙 (드라이브 엔드 / 크로스 빔), 길이 방향 가이드 웨이, 세로 형 토치 (멀티 헤드), 가로형 토치 (CNC), 가스 공급 시스템 및 CNC 시스템으로 구성됩니다. 드라이브 및 아이들러 엔드 / 크로스 빔은 모두 용접 된 상자 - 빔 구조를 채택하고 용접 후 응력 제거 처리를합니다. 이 CNC 절단기의 종 방향 이동 드라이브 엔드 빔은 AC 서보 전기 기계 (Panasonic)을 사용하여 감속기 (독일 NEUGART)를 구동합니다. 종단 빔을 구동하는 측에서 편심 축을 조정하여 수평 방향 휠을 고정 시켰기 때문에 전체 이동 중에 안정성과 정확성을 보장 할 수 있습니다. 이 CNC 절단기의 길이 방향 가이드는 고강도 트랙으로 제작 된 압력판 지지판과 연결 슬리브로 고정되며 트랙의 모든 접촉면에는 정밀 가공과 정확한 연삭 랙이 있습니다. CNC 절단 장비의 가로 절단 토치는 가로 공구 운반 대에 고정되어 있습니다. 크로스 빔의 끝 부분에있는 지시 휠은 강재를 인장시킬 수 있습니다. 가스 공급은 션트로 실현됩니다.

기술 매개 변수

문의
