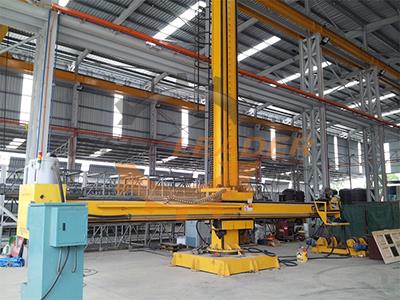

용접 조종기는 붐을 들거나 늘리거나 기둥을 회전시켜 많은 작업 요구 사항을 충족하는 자동 용접 장비입니다. 붐 엔드에는 SAW 헤드가 장착되어 로테이터 또는 포지셔너와 함께 작업하여 탱크 용접을 수행 할 수 있습니다. 용접이 자동이기 때문에 시간과 인건비를 절약 할 수 있습니다. 그래서이 자동 용접 장비는 풍력 타워, 보일러, 화학 공업, 조선소, 자동차, 금속 구조물 등과 같은 산업 분야에서 널리 사용됩니다.
1. 우리의 용접 조작기는 기둥, 가이드 플레이트, 붐, 리프트 감속기, 무게 밸런서, 전동 슬라이딩 보드, 작업 플랫폼 및 수동 잠금 시스템으로 구성됩니다.
2. 컬럼, 붐 및 가이드 블록이 용접되고 강도가 풀립니다. 가이드 레일은 Mn 강으로 만들어집니다. 용접 된 후, 컬럼과 붐은 열처리되고 정밀하게 가공되도록 미세 가공됩니다.
3. 상, 하, 좌 / 우 가이드 휠은 편심 축 구조로 설계되어 있습니다. 바퀴를 조정하면 가이드 레일의 틈을 조정하여 레일의 마모를 보완 할 수 있습니다.
4. 모든 축과 축 (축 볼트 포함)은 열 정제되어 있습니다. 기어 및 가동 부분이 표면에 경화됩니다.
5. 붐 상승은 브레이크, 웜 휠 감속기, 체인 및 체인 휠이있는 모터에 의해 구동됩니다. 붐 연장은 웜휠 감속기 구동 기어 및 랙을 통해 모터에 의해 구동됩니다.
6. 건 조정 장치는 붐의 프론트 엔드에서 설계되었습니다.
7. 컬럼과 그베이스는 슬루 베어링에 의해 연결됩니다. 칼럼은 수동으로 ± 180 ° 회전 할 수 있습니다.
8. 컬럼과 붐의 직사각형 가이드는 고강도를 위해 16Mn 재질로되어 있습니다.
9.이 용접 조작기는 안전 커버, 전기 제어 시스템 및 Schneider 인버터가 장착되어 있습니다.
HC4040H |
|
|
|
|
||
4000 |
|
|
|
|
||
4000 |
|
|
|
|
||
± 180 ° |
||||||
1000 |
||||||
120-1200 |
||||||
100 × 100mm 전동 |
||||||
250 |
|
|
|
|
||
| 움직일 수 있는
| 200-2000 |
|||||
0 |
||||||
| 움직일 수 있는
| 1730 년 |
|
|
|
|
|
0 |
||||||
| 움직일 수 있는
| 805 |
|
|
|
|
|
705 |
|
|
|
|
||
| 움직일 수 있는
| 6170 |
|
|
|
|
|
6070 |
|
|
|
| ||
