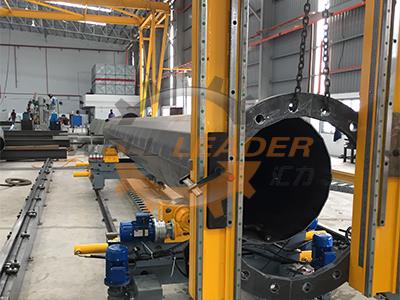

갠트리 포지셔닝 기계는 LMH 갠트리 용접기를 기반으로 설계되었습니다. 이 갠트리 용접 장비는 가벼운 극 플랜지 위치 지정을 위해 설계되었습니다. 갠트리는 구조 프로파일, 열처리에 의한 용접 후에 방출되는 응력에 의해 용접됩니다. 이 갠트리 포지셔닝 기계의 주행 장치는 서보 모터를 통해 PLC에 의해 제어됩니다. 두 개의 위치 지정 암은 선형 가이드 레일에서 위아래로 움직일 수 있습니다. 원격 제어 박스는 갠트리의 한쪽에 있으며 조작이 간편합니다. 케이블은 드래그 체인으로 수집됩니다. 팔과 갠트리의 속도는 슈나이더 인버터에 의해 제어됩니다.
명세서
레일 스팬 : 3000mm
레일 길이 : 14mtrs
갠트리 높이 (레일에서 갠트리 바닥까지) : 2000mm
위치 지정 암 상승 스트로크 : 1500mm
기계 주행 속도 : 3000mm / min
주행 서보 모터 : 0.4kW * 2 (양면 주행)
암 상승 속도 : 800mm / min
암 승강 모터 : 0.18kW * 2 (솔로 / 듀얼 제어)
암 수평 이동 속도 : 2000mm / min
암 수평 주행 모터 : 0.18kW * 2 (솔로 / 듀얼 제어)
