기술 매개 변수 1. 모델 : LMH-300 2. 극 크기 : φ60-φ1500mm 3. 갠트리 보행 속도 : 300-3000mm / min 4. 보행 모터 : 0.37kW × 2 5. 업 / 다운 모터 : 0.12kW 6. 슬라이더 모터 : 40W 7. 슬라이더 스트로크 : 왼쪽 / 오른쪽 ± 50mm, 위 / 아래 ± 25mm 8. 사이드 실린더 크기 × 스트로크 : φ80mm × 150mm × 2 9. 어퍼 실린더 크기 × 스트로크 : φ80mm × 100mm × 2 10. 엘리베이터 스트로크 × 번호 : 200mm × 2 11. 모터 : 0.37kW 12. V 채널 길이 : 7100mm 13. 레일 거리 : C-C 1250mm
작업 과정

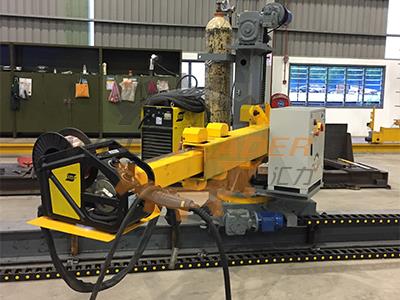

1.이 경량 용접기는 헤드 - 테일 (head to tail)과 테일 (tail to head) 용접을 수행합니다.
2. 갠트리는 정밀 가공 레일을 통해 인버터를 통해 300mm / min ~ 3000mm / min의 이상적인 용접 속도를 실현할 수 있습니다.
3. 위쪽의 두 개의 실린더가 기둥을 누르십시오. 그들 각각은 위로 올라갈 수도 있고 따로 떨어질 수도 있습니다. 갠트리가 머리에서 꼬리까지 갈 때 기둥을 누르기 위해 하나의 실린더가 내려옵니다. 다른 실린더는 갠트리가 꼬리에서 끝까지 움직일 때 누를 때까지 내려옵니다. 이 두 실린더는 동시에 작동하지 않으므로 작업자가 용접 상태를 관찰 할 수있는 공간을 제공합니다.
4. 용접 솔기는 리모컨 상자의 노브를 살짝 돌리면 밀리미터 단위로 정렬 할 수 있습니다. 원격 제어 박스는 자기 장치로 설계되어 갠트리가 다른 방향으로 갈 때 기계 본체의 적절한 위치에 부착 할 수 있습니다.
5.이 경량 용접 장비의 측면 실린더는 갠트리에 고정됩니다.
6.지지 테이블은 실린더가 2 개의 전동 엘리베이터를 통과 할 수 있도록 기둥을 오른쪽 높이로 상승시킬 수 있습니다. 엘리베이터가 개별적으로 제어되기 때문에 극을 용접에 적합한 수준으로 조정할 수 있습니다.
