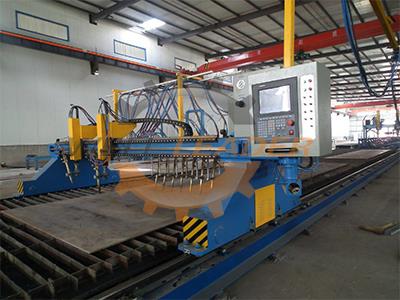

A máquina de corte de oxicombustível CNC é um dispositivo de corte automático térmico multifuncional combinado com controle de computador, transmissão mecânica precisa e corte de oxigênio-acetileno. Sua tocha de corte CNC pode cortar placas em forma arbitrária. Várias tochas de corte fixadas em um lado do pórtico podem cortar muitas tiras de chapa de aço.
Este equipamento de corte de oxicombustível CNC é composto por rack (raio de transmissão / feixe cruzado), guia longitudinal, tocha longitudinal (multi-cabeça), tocha transversal (CNC), sistema de fornecimento de gás e sistema CNC. Tanto as arestas de direção como as finais / vigas transversais adotam a estrutura do feixe de caixa soldada e possuem tratamento de alívio do estresse após a soldagem. O feixe de extremidade de transmissão móvel longitudinal desta máquina de corte de oxicombustível CNC usa uma máquina servo elétrica AC (Panasonic) para conduzir o desacelerador (Alemanha NEUGART). Ao lado do feixe de extremidade de condução, a roda diretiva horizontal é fixada ajustando o eixo excêntrico, portanto, a estabilidade e precisão durante todo o movimento pode ser assegurada. As guias longitudinais deste equipamento de corte de oxicombustível CNC são fixadas por placa de suporte de pressão e manga de conexão, todas feitas por trilhos de alta intensidade, toda a superfície de contato da trilha possui usinagem de precisão e bastidores de moagem precisos. A tocha de corte transversal da máquina de corte de oxicombustível CNC é fixada no carro transversal da ferramenta. As rodas diretivas nas extremidades da viga cruzada podem tensionar a tira de aço. O fornecimento de gás é realizado com shunt.
