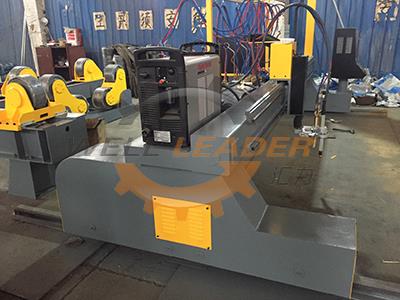

Máquina de corte por plasma CNC

A máquina de corte por plasma CNC é um dispositivo de auto-corte térmico multifuncional combinado com controle de computador, transmissão mecânica precisa e corte de oxigênio-acetileno. Sua tocha de corte CNC pode cortar placas em forma arbitrária. Várias tochas de corte fixadas em um lado do pórtico podem cortar muitas tiras de chapa de aço.

Este equipamento de corte por plasma CNC é composto por rack (raio de transmissão / cruzamento), guia longitudinal, tocha longitudinal (multi-cabeça), tocha transversal (CNC), sistema de fornecimento de gás e sistema CNC. Tanto as arestas de direção como as finais / vigas transversais adotam a estrutura do feixe de caixa soldada e possuem tratamento de alívio do estresse após a soldagem. O feixe de extremidade da unidade de movimentação longitudinal desta máquina de corte por plasma CNC usa uma máquina servo elétrica de CA (Panasonic) para conduzir o decelerador (Alemanha NEUGART). Ao lado do feixe de extremidade de condução, a roda diretiva horizontal é fixada ajustando o eixo excêntrico, portanto, a estabilidade e precisão durante todo o movimento pode ser assegurada. As guias longitudinais deste equipamento de corte por plasma CNC são fixadas por placa de apoio de placa de pressão e manga de conexão, todas feitas por trilhos de alta intensidade, toda a superfície de contato da trilha possui usinagem de precisão e racks de moagem precisos. A tocha de corte transversal da máquina de corte por plasma CNC é fixada no carro transversal da ferramenta. As rodas diretivas nas extremidades da viga cruzada podem tensionar a tira de aço. O fornecimento de gás é realizado com shunt.

Configuração

Sistema de controle: EUA Hypertherm EdgePro
  Poder de plasma: EUA Hypertherm
  Condução: servo motor Panasonic
  Caixa de velocidades: Alemanha NEUGART

Parâmetro técnico
