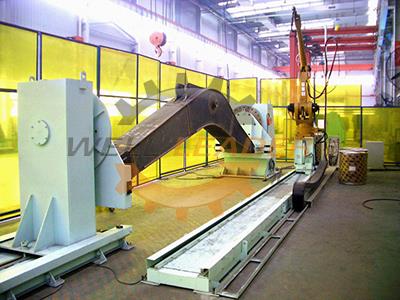

이 헤드 및 테일 스톡 포지셔너는 주축, 심 압대, 리셋 메커니즘, 주행 메커니즘, 잠금 메커니즘, 주행베이스, 죠 및 제어 메커니즘으로 구성됩니다.
1. 주축 이 헤드 및 심 압대 용접 포지셔너의 주축은 죠, 로터리 테이블, 슬루 베어링, 싸이클로드 감속기, 전기 장치, 스위치 및베이스로 구성됩니다. 회전 단위 전송 프로세스 : 회전 모터 → 웜 및 기어 감속기 → 작업 테이블 회전. 웜기어와 감속기를 사용하기 때문에 자체 잠금 기능이있어 작업대가 기울어 진 상태에서 작업대가 자동으로 회전하지 않으며 적재 용량에 의해 제한된 적재 편심이 정격 범위를 초과하지 않습니다 .
2. 테일 스톡 헤드 및 심 압대 포지셔너의 심 압대는 죠, 회전 테이블, 회전축, 받침대 등으로 구성됩니다. 심 압대의 회전은 주축의 회전에 의해 이루어집니다.
3. 주행 및 잠금 장치 이 헤드 및 심 압대 포지셔너는 심 압대의 움직임에 따라 움직이며, 잠금 장치는 원하는 위치에 도달 한 후 심 압대를 잠급니다. 이 헤드 및 심 압대 용접 포지셔너는 작동하기 쉽고 안전합니다.
4. 턱 턱은 여러 구성 요소의 요구 사항에 따라 사용자 정의됩니다. 작업자가 적절한 턱을 쉽게 찾을 수 있도록 각 턱 세트에는 부품 번호가 있습니다.
5. 전기 제어 모든 제어 버튼은 제어 캐비닛에 설계되어 정방향 및 역방향 회전, 정지 등을 제어합니다. 원격 제어 상자는 쉬운 작동을 고려한 것입니다.
6. 용접 전류의 전도 용접 전류는 3 세트의 전기 장치에 의해 케이블을 통해 지하로 전달되어 1000A 용접 전류를 허용합니다.
