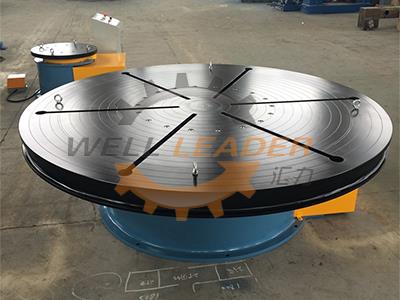

수평 로타리 테이블

수평 회전 테이블은 프레임, 작업 테이블, 회전 장치, 전도 장치 및 전기 부품으로 구성됩니다.

1. 프레임 및 작업 테이블
이 회전식 밀링 테이블의 프레임은 용접 구조로 설계되었으며 작업 테이블은 테이블과 슬루 베어링으로 ​​구성됩니다. 프레임은 동등한 강도 요구 사항에 따라 용접되며 열처리로 응력이 방출됩니다.

2. 회전 장치
회전 장치는 프레임과 테이블 사이에 설계되었습니다. 감속기, 모터 및 슬루 베어링으로 ​​구성됩니다. 모터에 의해 구동되는 회전 장치는이 수평 회전 테이블을 0.02-0.2 rpm으로 회전하도록 구동합니다.

3. 전도성 장치
용접 전류는 작업 테이블 뒤의 전도성 장치에 의해 전도됩니다. 맥스. 용접 전류 : 500A.

4. 전기 제어 부분
이 회전 밀링 테이블의 전기 제어 부분은 주로 제어 캐비닛과 조작 박스로 구성됩니다. 모든 전기 부품은 잘 알려진 브랜드의 것입니다.

기술 매개 변수
