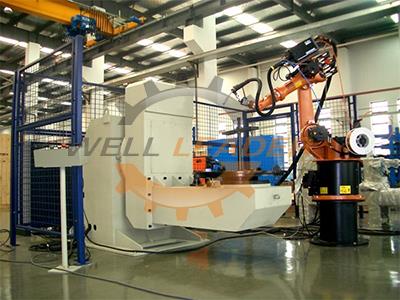

L- 후크 용접 포지셔너

이 L 훅 용접 포지셔너는 주로 기계베이스, 전복 빔, 회전 부품, 연결 빔, 도전 장치 및 전기 제어 부품으로 구성됩니다.

1. 기계베이스
베이스, 감속기, 슬루 베어링 및 스위치로 구성됩니다. 베이스는 채널 바 및 A3 강판으로 조립되어 용접 후 응력이 방출됩니다.

2. 전복 빔
이 스카이 훅 용접 포지셔너의 뒤집힌 빔은 25 # 채널 바 및 A3 강판으로 이루어지며 용접 후 응력이 방출됩니다. 이 빔은 8.8 고강도 볼트로 기계베이스에 연결됩니다. 정지 블록은 빔의 뒷면에 장착되어 ± 90 °가되면 빔을 정지시킵니다.

3. 회전 부분
이 L- 후크 용접 포지셔너의 회전 부분은 브레이크 모터, 감속기, 슬루 베어링 및 테이블로 구성됩니다. 속도 요구 사항을 충족시키기 위해 회전 속도는 0.14rpm에서 0.7rpm까지 다양합니다.

4. 연결 빔
Skyhook 용접 포지셔너의 연결 빔은 직사각형 파이프, 채널 바 및 A3 강판으로 이루어지며 용접 후 응력이 방출됩니다. 주로 동력 식 및 아이들러 식 로타리 테이블 연결에 적용됩니다.

5. 전기 제어 부분
이 L 훅 용접 포지셔너의 전기 제어는 제어 캐비닛의 조작 버튼으로 실현됩니다. 게다가, 쉬운 조작을 위해 원격 제어 박스가 제공됩니다.
