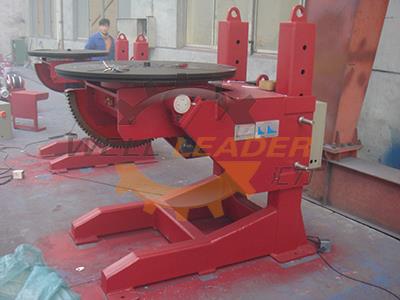

Este posicionador de elevação é um tipo de equipamento de assistência de soldagem para processo de soldagem. A mesa de trabalho deste posicionador de soldagem elevador usa a inclinação motorizada com posicionamento preciso e confiável para fazer a peça de trabalho na melhor posição de soldagem. A rotação da mesa de trabalho é conduzida por motor de CA e ajuste de velocidade variável com grande faixa de ajuste e alta precisão. Ele pode girar de acordo com a velocidade de soldagem necessária para melhorar a qualidade da costura de soldagem, reduzir a intensidade de trabalho e melhorar a produtividade.
Os modos de soldagem automática e manual estão disponíveis para este posicionador de elevação. Além disso, nosso posicionador de soldagem elevador possui características de estrutura compacta, aparência atraente, leve e fácil de operar, etc. O posicionador elevador é um equipamento ideal para vasos de pressão, metalurgia, energia, produtos químicos, indústria mecânica, estrutura metálica e outras indústrias.
1. Rotação da mesa de trabalho
A mesa de trabalho deste posicionador de soldagem elevador pode girar dentro de seu próprio plano em qualquer direção. Ele usa caixa de controle remoto para controlar e realizar rotação para frente e para trás, parar, inclinar e reiniciar.
2. Processo de transmissão da unidade de rotação: motor de rotação → gusano e redutor de engrenagem → rotação da mesa de trabalho. Como ele usa o worm e o redutor de engrenagens, ele possui uma função autoblocante, o que significa que a mesa de trabalho não girará sozinha quando a mesa de trabalho estiver inclinada e a excentricidade de carregamento, limitada pela capacidade de carga, não será mais do que a faixa nominal .
3. Inclinação da tabela de trabalho
A mesa de trabalho deste posicionador elevador pode inclinar-se dentro de um ângulo de 0 ~ 120 °, durante o qual o alcance, pode parar ou começar em qualquer posição. Como ele usa o worm e o redutor de engrenagens, que possui função autoblocante, a tabela de trabalho não se inclinará por si mesma sob a faixa de carga avaliada.
4. Condução de corrente de soldagem
A haste de carbono na mesa de trabalho do posicionador de soldagem elevatória é usada para a condução da corrente de soldagem. Esta haste usa fio de cabo macio para contato com a peça de condução sob a base da máquina.
SHB-10
| SHB-20
| SHB-30
| SHB-50
|
|
| 1000
| 2000
| 3000
| 5000
|
|
| 1500 (máximo)
| 1720 (máximo)
| 1805 (máximo)
| 2150 (máx.)
| |
1120 (min.)
| 1205 (min.)
| 1450 (min.)
|
|
|
| 300
| 300
| 300
| 300
|
|
| 150
| 200
| 200
| 200
|
|
| 0.12-1.2
| 0.1-1.0
| 0,05-0,5
| 0,05-0,5
|
|
| 0,35
| 0,35
| 0,35
| 0,2
|
|
| 0-120 ° |
0-120 ° |
0-120 ° |
0-120 ° |
|
| 0,55
| 0,75
| 1.1
| 1,5
|
|
| 0,55
| 0,75
| 1.1
| 1,5
|
|
| Φ900
| Φ1100
| Φ1300
| Φ1600 |
