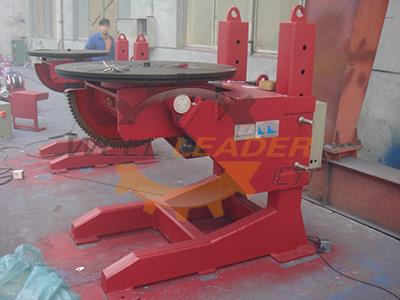

Este posicionador de soldagem L-hook é composto principalmente por base de máquina, raio de reversão, peça de rotação, feixe de conexão, dispositivo condutor e parte de controle elétrico.
1. Base da máquina É composto pela base, redutor, rodízio e interruptores. A base é montada por barras de canais e chapas de aço A3, tensão liberada após a soldagem.
2. Raio Overturno O feixe de reviravolta deste posicionador de solda de cotovelo é feito por 25 barras de canal e chapas de aço A3, estress liberadas após a soldagem. Este feixe é conectado à base da máquina pelo grau 8.8 parafusos de alta resistência. Os blocos de parada são montados na parte de trás do feixe para que o feixe pare quando ele gira para ± 90 °.
3. Parte de rotação A parte de rotação deste posicionador de soldagem L-hook é composta por motor de freio, redutor, rolamento e mesa. A velocidade de rotação pode variar de 0,14 rpm a 0,7rpm para atender a diferentes requisitos de velocidade.
4. Raio de conexão O feixe de conexão do nosso posicionador de solda skyhook é feito por tubos rectangulares, barras de canais e chapas de aço A3, tensão liberada após a soldagem. É aplicado principalmente para conectar as mesas giratórias motorizadas e rotas.
5. Parte de controle elétrico O controle elétrico deste posicionador de soldagem L-hook é realizado pelos botões de operação no gabinete de controle. Além disso, uma caixa de controle remoto está disponível para uma operação fácil.
