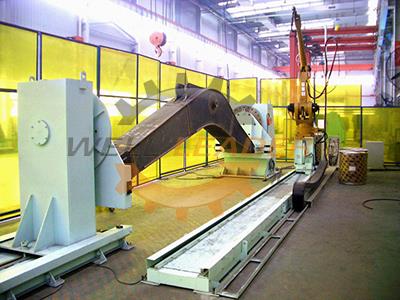

Este posicionador de cabeça e contraporca é composto por cabeçote, contrapino, mecanismo de reposição, mecanismo de deslocamento, mecanismo de bloqueio, base de deslocamento, mandíbulas e mecanismo de controle.
1. Headstock O cabeçote deste posicionador de solda de cabeça e contraponto é composto por mandíbulas, mesa rotatória, rolamento de matança, redutor cícuo, dispositivo elétrico, interruptores e base. Processo de transmissão da unidade de rotação: motor de rotação → gusano e redutor de engrenagem → rotação da mesa de trabalho. Como ele usa o worm e o redutor de engrenagens, ele possui uma função autoblocante, o que significa que a mesa de trabalho não girará sozinha quando a mesa de trabalho estiver inclinada e a excentricidade de carregamento, limitada pela capacidade de carga, não será mais do que a faixa nominal .
2. Tailstock O contrapino de nosso posicionador de cabeça e contraporca é composto por maxilas, mesa rotativa, eixo rotativo, base, etc. A rotação do contrapino é conduzida pela rotação do cabeçote.
3. Mecanismo de deslocamento e travamento Este posicionador de cabeçote e contraporca viajará movido pelo movimento do contrapino e o mecanismo de bloqueio irá bloquear o contrapino após chegar à posição desejada. Este posicionador de soldagem de cabeça e contrapente é fácil e seguro de operar.
4. Mandíbulas As mandíbulas são personalizadas de acordo com os requisitos de diferentes componentes. Existem números de componentes em cada conjunto de mandíbulas para facilitar que os operadores encontrem facilmente as maxilas adequadas.
5. Controle elétrico Todos os botões de controle são projetados no gabinete de controle para controlar a rotação para trás e para trás, parar, etc. Uma caixa de controle remoto também é considerada para operação fácil.
6. Condução da corrente de soldagem A corrente de soldagem é conduzida por três conjuntos de dispositivos elétricos através de cabos para o porão, permitindo a corrente de soldagem 1000A.
